Popis
Lineární laboratorní zdroj s ukazatelem aktuálního výkonu zátěže zvlášť pro každý kanál. Třetí nezávislý napájecí kanál nabízí volitelné stabilizované napětí 2,5 V, 3,3 V nebo 5 V s maximálním proudem 3 A. V režimech spřažení zdrojůjak paralelním tak sériovém, jsou nastavovací potenciometry na levé části deaktivovány a o řízení přístroje se stará pravá „master“ část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje.
Přesný lineární regulovaný zdroj se čtyřmístnými digitálními měřidly, nastavením napětí po 10mV a proudu po 1mA. Stabilizuje 2x030V/2x5A. Oba zdroje jsou ovládány zcela nezávisle a stejně nezávislétedy galvanicky oddělené jsou i jejich výstupy. Pro sériové nebo paralelní spojování výstupů je uvnitř zdroje skupina relé, ovládaných přepínačem pro nastavení režimu zdroje:: paralelní (030 V/10 A), sériové (060 V/5 A) nebo symetrické napájení ±(030 V/5 A.
Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením LED. Zdroj je vybaven ochranou proti zkratu a ochranou OVP (Over Voltage Protection). Chlazení výkonových stabilizačních prvků zajišťuje ventilátor s výduchem na zadní straně přístroje, který spíná pouze při vyšší zátěži po zahřátí chladiče. Pro přesné a pohodlné nastavení napětí jsou oba kanály zdroje osazeny dvěma potenciometry – pro hrubou a jemnou volbu napětí.
Součástí balení:

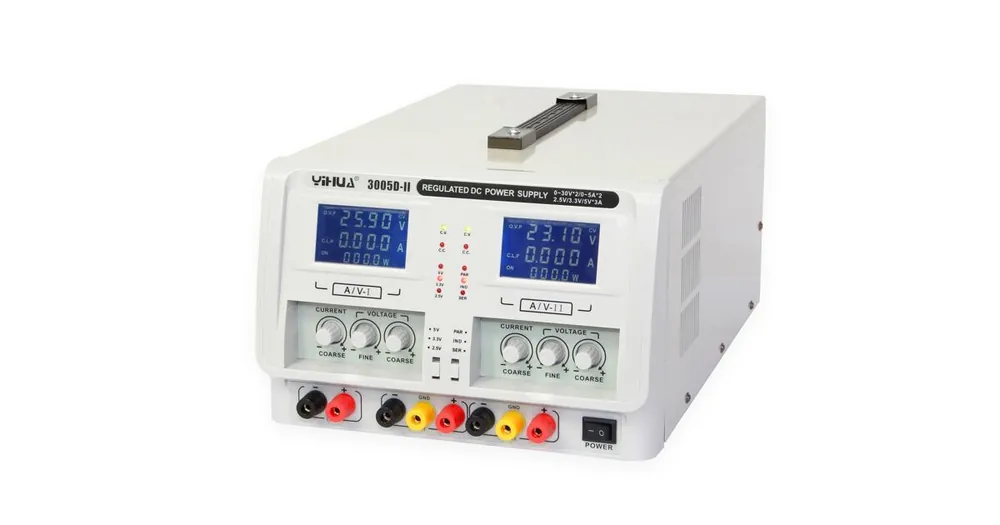

- Laboratorní zdroj YIHUA YH3005D-II
- Kabel s 2x vidličkami a 2x krokosvorkami
- Napájecí kabel 230V
- Manuál
Specifikace
Výstupní napětí
| Výstupní napětí – 1. kanál | 0÷30 V DC |
| Výstupní napětí – 2. kanál | 0÷30 V DC |
| Výstupní napětí – 3. kanál | 2,5 V, 3,3 V, 5 V |
Výstupní proud
| Výstupní proud – 1. kanál | 0÷5 A |
| Výstupní proud – 2. kanál | 0÷5 A |
| Výstupní proud – 3. kanál | 3 A |
Výstupní parametry
| Výkon | 315 W |
| Konstantní napětí | Ano |
| Konstantní proud | Ano |
| USB výstup | Ne |
| Maximální zvlnění | 1 mV |
| Odchylka regulace napětí | 0,5 % |
| Odchylka regulace proudu | 0,5 % |
| Ochrany | OVP, OTP |
Technické údaje
| Typ zdroje | Lineární |
| Řízení zdroje | Analogové |
| Zobrazení výkonu na displeji | Ano |
| Typ displeje | LCD |
| Výstup zdroje | Zdířka 4mm (Binding Post) |
| Programovatelný | Ne |
| Rack mount | Ne |
Ostatní parametry
| Chlazení | Aktivní s funkcí standby |
| Provozní teplota | -10 +40 °C |
| Účinnost | Neuvedeno % |
| Vstupní napětí (AC) | 230 V AC |
| Odběr (230 VAC) | Neuvedeno A |
Rozměry a hmotnost
| Šířka | 395 mm |
| Výška | 255 mm |
| Hloubka | 175 mm |
| Hmotnost | 11.1 kg |
