Popis

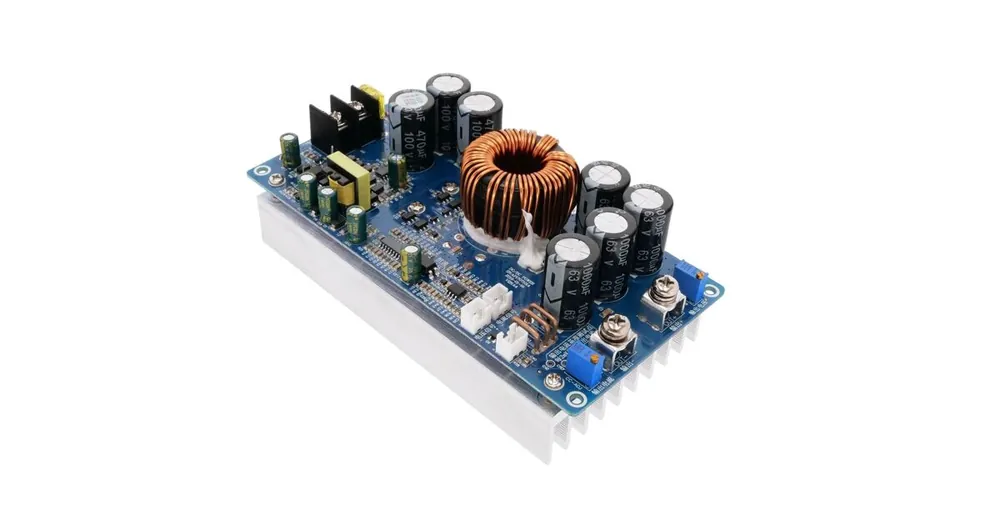

Výkonný nastavitelný měnič snižující napětí DW-19 nabízí velký výstupní proud až 30 A. Široký rozsah vstupního i výstupního napětí a vysoký výkon s kvalitním chlazením předurčuje měnič pro celou škálu průmyslových aplikací.

Výstupní napětí lze nastavit pomocí trimru (s přeností na 0,05 V). Výstupní proud lze omezit taktéž pomocí trimru. V případě dosažení nastavené hodnoty proudového omezení se měnič přepne do proudového režimu. Při snížení proudové zátěže pod nastavenou hodnotu se měnič přepne zpět do napěťového režimu.

Zabudovaný ventilátor s teplotní regulací zajišťuje optimální chlazení polovodičůsepne při dosažení 55 °C, pod 50 °C vypne. Při nízké zátěži nebo nízké okolní teplotě je možné provozovat měnič zcela pasivně.

Měnič má zabudovanou ochranu proti podpětí na vstupu (sepne pod 20 V), vstup je taktéž chráněn proti přepólování.

Odběr na prázdno se pohybuje okolo 70 mA (vstup 24V / výstup 12V)odběr je závislý dle napětí.

Specifikace

Výstup

Výstupní napětí	2,5-58 V DC
Nastavitelné výstupní napětí	Ano
Trvalý výstupní proud	28 A
Výstup při chlazení ventilátorem	28 A
Špičkový výstupní proud (5s)	30 A
Galvanické oddělení	Ne
Proudové omezení	Ano

Vstup

Rozsah vstupního napětí	20-70 V DC
Minimální napětí pro rozběh	20 V
Trvalý vstupní proud	Neuvedeno A
Vstup při chlazení ventilátorem	Neuvedeno A
Špičkový vstupní proud (5s)	20 A
Ochrana proti podvybití na vstupu	Ne
Účinnost	92-96 %

Ostatní

Topologie	Step-Down (snižuje)
Provedení	Modulové
Funkce	Spínání signálem ON-OFF, Ovládání signálem 0-5V, Měření výstupního proudu
Konstantní proud	Ano
MOSFET / Konvertor	Neuvedeno
Chlazení	Aktivní
Ochrany	RPP, UVP
Stupeň krytí	Bez krytí
Spotřeba bez zátěže	70 mA (konverze 24V->12V) mA
Pojistka	20 A
Typ pojistky	Nožová autopojistka
Instalace vodičů	Šroubovací svorkovnice
Montážní uchycení	Šroub M3

Rozměry a hmotnost

Šířka	154 mm
Výška	69 mm
Hloubka	75 mm
Hmotnost	0.545 kg
