Popis
Napájecí zdroje na DIN lištu se nejčastěji používají v průmyslových aplikacích pro napájení např. měřících a spínacích zařízení a jsou určeny k zabudování do rozvaděčových skříní s montáží na DIN lištu (TS35 / 7.5 / 15).

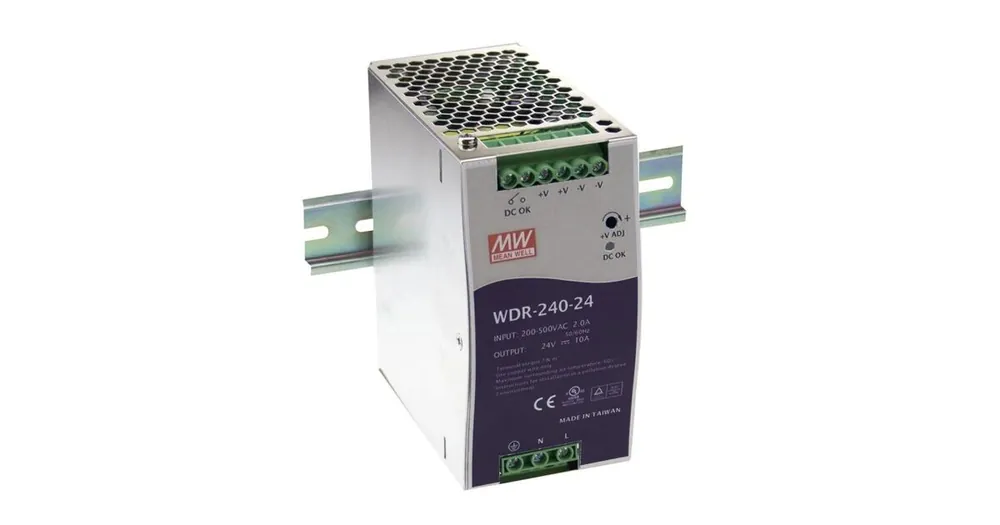

Zdroje série WDR jsou vyráběny v hlubokém provedeníjsou vhodné především do větších průmyslových rozvaděčů. Charakteristikou série WDR jsou malé rozměry a široký rozsah vstupního napětí 180 až 550 V AC s možností zapojit jednofázový, nebo dvoufázový vstup. Zdroje WDR-240 a WDR-480 jsou vybaveny PFC.
Izolační pevnost 3 kV mezi vstupem a výstupem zdroje zajišťuje vysokou míru bezpečnosti. Ve zdroji jsou osazeny pouze spolehlivé součástky s odolností vůči vysokým teplotám, například japonské kondenzátory s životností přes 10 000 hodin při 105 °C.
Specifikace
Výstup
| Výkon | 240 W |
| Výstupní napětí – 1. kanál | 24 V DC |
| Nastavitelné napětí – 1. kanál | 24-28 V DC |
| Výstupní proud – 1. kanál | 10 A |
| Konstantní napětí | Ano |
| Konstantní proud | Ne |
| Maximální zvlnění | 150 mV |
| SELV | Ne |
Vstup
| Počet fází | 1, 2 |
| Vstupní napětí (AC) | 180-550 V AC |
| Vstupní napětí (DC) | 254-780 V DC |
| Účinnost | 91 % |
| PFC | Aktivní |
| Odběr (230 VAC) | 2 A |
Technické údaje
| Provedení | Hluboké |
| Typ zdroje | Spínaný |
| Funkce | DC-OK signal |
| Paralelní řazení zdrojů | Ne |
| Chlazení | Pasivní |
| Provozní teplota | -30 +70 °C |
| Stupeň krytí | IP20 |
| MTBF (MIL-HDBK-217F [25]) | 141,1 @ 25°C Khrs min. |
Rozměry a hmotnost
| Šířka | 63 mm |
| Výška | 125.2 mm |
| Hloubka | 113.5 mm |
| Hmotnost | 1.06 kg |
