Popis
Napájecí zdroje na DIN lištu se nejčastěji používají v průmyslových aplikacích pro napájení např. měřících a spínacích zařízení a jsou určeny k zabudování do rozvaděčových skříní s montáží na DIN lištu (TS35 / 7.5 / 15).

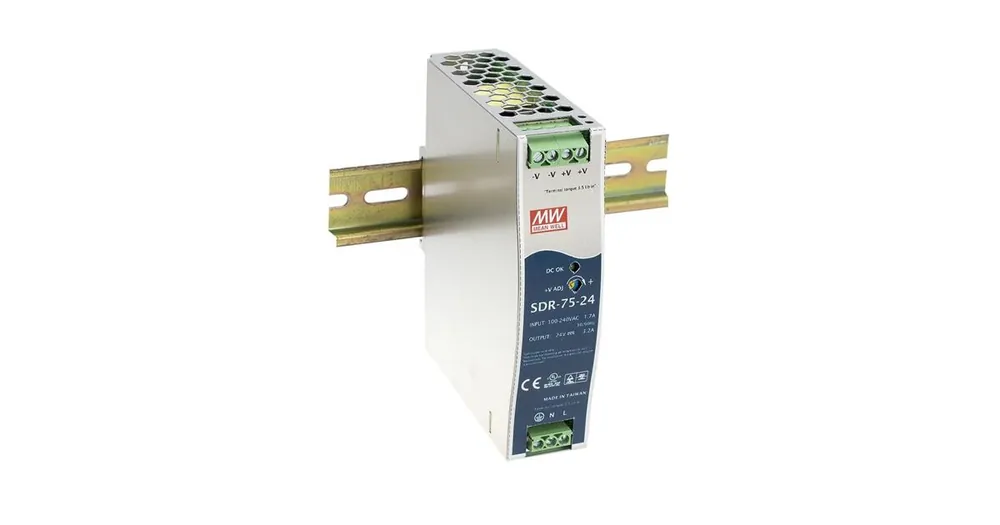

Zdroje série SDR-75 jsou vyráběny v hlubokém provedeníjsou vhodné především do větších průmyslových rozvaděčů. Série SDR se vyznačuje malými rozměry a schopností překonávat krátkodobé přetížení až 150 %
Izolační pevnost 3 kV mezi vstupem a výstupem zdroje zajišťuje vysokou míru bezpečnosti. Ve zdroji jsou osazeny pouze spolehlivé součástky s odolností vůči vysokým teplotám, například japonské kondenzátory s životností přes 10 000 hodin při 105 °C.
Specifikace
Výstup
| Výkon | 75 W |
| Výstupní napětí – 1. kanál | 48 V DC |
| Nastavitelné napětí – 1. kanál | 48-55 V DC |
| Výstupní proud – 1. kanál | 1,60 A |
| Konstantní napětí | Ano |
| Konstantní proud | Ne |
| Maximální zvlnění | 120 mV |
| SELV | Ne |
Vstup
| Počet fází | 1 |
| Vstupní napětí (AC) | 88-264 V AC |
| Vstupní napětí (DC) | 124-370 V DC |
| Účinnost | 90 % |
| PFC | Ne |
| Odběr (230 VAC) | 0,85 A |
Technické údaje
| Provedení | Hluboké |
| Typ zdroje | Spínaný |
| Funkce | Schopnost přetížení na 150% výkonu |
| Paralelní řazení zdrojů | Ne |
| Ochrany | OVP, OTP, SCP, OLP |
| Chlazení | Pasivní |
| Provozní teplota | -30 +70 °C |
| Stupeň krytí | Bez krytí |
| MTBF (MIL-HDBK-217F [25]) | 479,8 @ 25°C Khrs min. |
Rozměry a hmotnost
| Šířka | 32 mm |
| Výška | 125.2 mm |
| Hloubka | 102 mm |
| Hmotnost | 0.51 kg |
