Popis

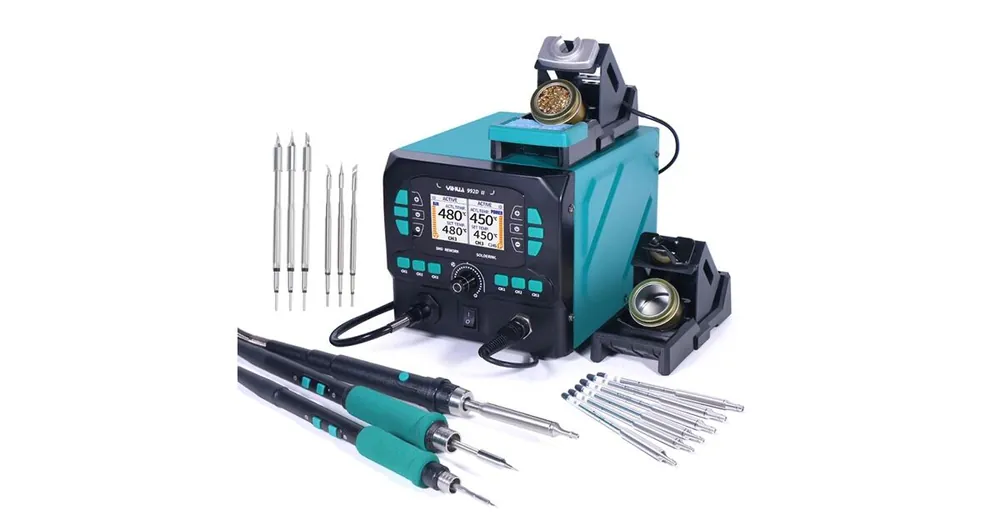

YIHUA 992D-II je kombinovaná precizní mini horkovzdušná pájecí stanice se dvěma mikropáječkamise systémem hrotů C245 (výkon 290W) a C210 (210W).
Stanice je vhodná pro pájení nejmenších SMD součástek, konektorů a čipů, které nelze pájet běžnými horkovzdušnými stanicemi, které by mohly z důvodu velké ohřívací plochy poškodit okolní součástky nebo díly. Stanice 992D-II se perfektně hodí například pro servisy mobilních zařízení, notebooků a jiné mikroelektroniky, kde se klade důraz na přesnost ať již horkovzdušného tak i běžného pájení mikropáječkou.
Součástí stanice je 7 horkovzdušných nástavců od nejmenšího průměru 1,0 mm až po 4 mm, odstupňované po 0,5 mm. Nástavce mají v sobě zabudované topné těleso s dlouhou životností.
Pro pájení mikropáječkou je stanice vybavena dvěmi rukojeťmi, každá je vybavena rozdílným systémem hrotůC245 a C210. Každá je vhodná pro jiné situace, větší C245 oceníte při pájení součástek, které jsou například spojeny s velkými plochami na plošném spoji pro odvod teplanapříklad výkonné tranzistory, diody apod. Menší C210 oceníte při pájení malých SMD součástek a konektorů.
Na displeji se zobrazuje současně nastavená a aktuální teplota mikropáječky, teplota horkého vzduchu a výkon kompresoru. Teplotu mikropáječky lze nastavit nejen na samotné stanici ale také přímo na rukojeti mikropáječkyplatí pro oba systémy hrotů.
Stanice umožňuje uložit až tři profily samostatně pro mikropáječku a pro horký vzduch. Mezi profily lze jednoduše přepínat. Horkovzdušná pistole má tlačítko na přepnutí režimu mezi pájením a foukáním studeného vzduchu.
Pro vyšší bezpečnost a prodloužení životnosti hrotu / topného tělesa je integrována funkce automatické vypnutí a funkce „sleep“ (spánek)aktivuje se pokud je páječka ve stojanu po dobu 10 minut.
Nechybí ESD safe proti poškození pájených integrovaných obvodů před elektrostatickým výbojem. Stanice je vybavena automatickým dochlazováním po vypnutí stanice pro prodloužení životnosti tepelného tělesa.
Součástí balení:
- Stanice 992D-II
- Mikropáječka 716D, kabelem a konektorem
- Mikropáječka 616D, kabelem a konektorem
- 4x pájecí hrot C245 (SI, I, 3,2K, 3,2D)
- 4x pájecí hrot C210 (SI, 2x I, K)
- 7x nástavec (tryska) pro horkovzdušnou pistoli s integrovaným topným tělesemprůměr 1,0 mm; 1,5 mm; 2,0 mm; 2,5 mm; 3,0 mm; 3,5 mm; 4,0 mm
- Stojan na mikropáječku s hoblinami a houbou
- Držák horkovzdušné pistole
- Napájecí kabel
- Návod k obsluze
Náhradní pájecí hroty YIHUA C245 (odkaz):
Náhradní pájecí hroty YIHUA C210 (odkaz):
Specifikace
Obecné
| Typ displeje | LCD |
| Typ stanice | Kombinovaná (vzduch, páječka) |
| Zobrazení aktuální teploty | Ano |
| Displej | Ano |
| Ovládání | Digitální |
Výkon
| Výkon mikropáječky | 290+210 W |
| Průtok vzduchu | 10 l/min |
| Rozsah teploty vzduchu | 100 až 480 °C |
| Rozsah teploty hrotu | 90 až 450 °C |
| Výkon horkovzdušné stanice | Neuvedeno W |
Technické parametry
| Materiál horkovzdušného tělesa | Keramika |
| Napájení | 230 V AC |
| ESD Safe | Ano |
| Funkce dochlazení | Ano |
| Odpor mezi hrotem a zemí | <2 |
| Potenciál mezi hrotem a zemí | <2 mV |
| Výtlak vzduchu | Kompresorem |
| Kompatibilní typ hrotu | YIHUA C210, YIHUA C245 |
Rozměry a hmotnost
