Popis

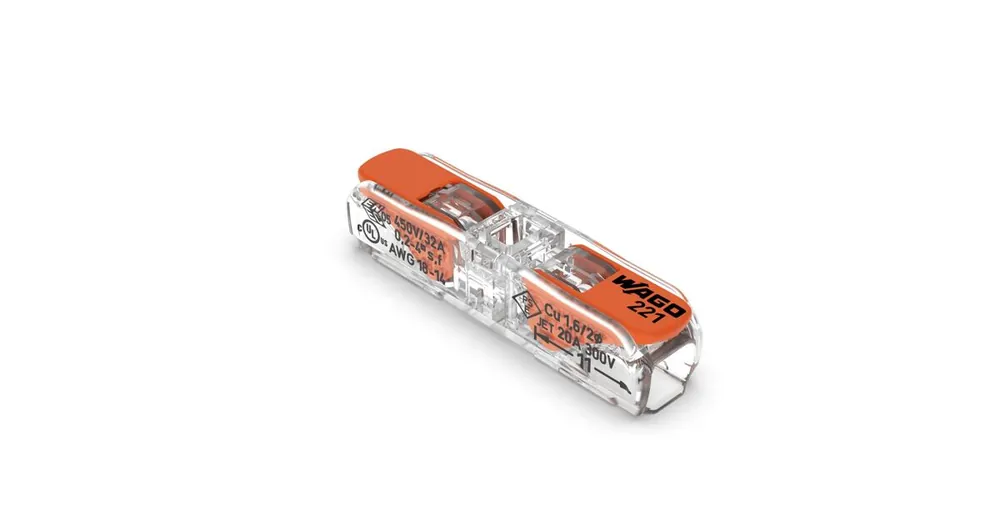

WAGO 221-2411 je inline (průběžná) páčková svorka pro měděné drátové vodiče o průřezu 0,24 mm² a jemně laněné vodiče o průřezu 0,22,5 mm².Svorku doporučujeme použít s upevňovacími adaptéry řady 221-25xx, na které lze jednoduše nainstalovat 1-5 ks svorek a pomocí zajišťovacího mechanismu lze spojit několik adaptérů dohromady. Adaptéry lze využít pro šroubovou montáž nebo i s držákem na DIN lištu.
Specifikace
Mechanické parametry
| Maximální teplota okolí | 85 °C |
| Maximální provozní teplota | Neuvedeno °C |
| Materiál připojitelných vodičů | Měď |
| Průřez vodiče AWG (lanko) | 18 až 14 AWG |
| Průřez vodiče AWG (drát) | 20 až 14 AWG |
| Délka odizolování vodiče | 11 mm |
| Počet zdířek | 2 |
| Průřez vodiče (lanko) | 0,2 až 2,5 mm² |
| Průřez vodiče (drát) | 0,2 až 4 mm² |
| Řada | WAGO 221 |
| Instalace vodičů | Zajištění páčkou |
| Materiál | Plast |
| Barva | Průhledná |
Elektrické parametry
| Jmenovité rázové napětí | 4 kV |
| Počet pólů | 1 |
| Jmenovitý proud | 32 A |
| Jmenovité napětí | 450 V |
Rozměry a hmotnost
| Hloubka | 8.1 mm |
| Výška | 8.9 mm |
| Šířka | 35.5 mm |
