Popis
Napájecí zdroje na DIN lištu se nejčastěji používají v průmyslových aplikacích pro napájení např. měřících a spínacích zařízení a jsou určeny k zabudování do rozvaděčových skříní s montáží na DIN lištu (TS35 / 7.5 / 15).

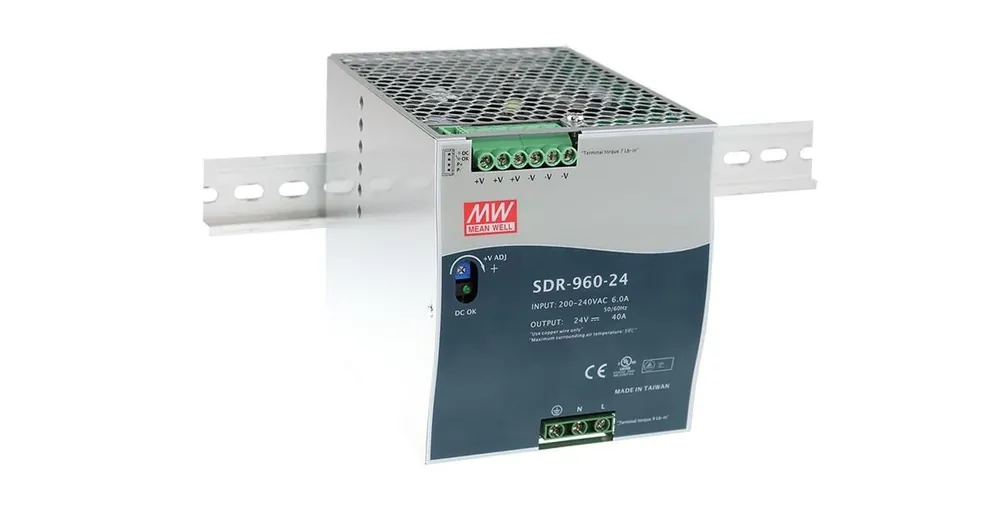

Zdroje série SDR-960 jsou vyráběny v hlubokém provedeníjsou vhodné především do větších průmyslových rozvaděčů. Série SDR se vyznačuje malými rozměry a schopností překonávat krátkodobé přetížení až 130 % (platí pouze u SDR-960, u méně výkonných modelů až 150 %).
Aktivní korekce účiníku (PFC) změnšuje ztráty ve zdroji a také snižuje zátěž vedení jalovým proudem. Zdroj má indikaci stavu napájení (DC OK) provedenou pomocí kontaktu spínaného relém.
Izolační pevnost 3 kV mezi vstupem a výstupem zdroje zajišťuje vysokou míru bezpečnosti. Ve zdroji jsou osazeny pouze spolehlivé součástky s odolností vůči vysokým teplotám, například japonské kondenzátory s životností přes 10 000 hodin při 105 °C.
Zdroj umožňuje sdílení proudové zátěže až do výkonu 3840W(3+1). Schéma zapojení a další informace najdete v datovém listu.
Specifikace
Výstup
| Výkon | 960 W |
| Výstupní napětí – 1. kanál | 48 V DC |
| Nastavitelné napětí – 1. kanál | 48-55 V DC |
| Výstupní proud – 1. kanál | 20 A |
| Konstantní napětí | Ano |
| Konstantní proud | Ne |
| Maximální zvlnění | 250 mV |
| SELV | Ne |
Vstup
| Počet fází | 1 |
| Vstupní napětí (AC) | 180-264 V AC |
| Vstupní napětí (DC) | 254-370 V DC |
| Účinnost | 94 % |
| PFC | Aktivní |
| Odběr (230 VAC) | 6 A |
Technické údaje
| Provedení | Hluboké |
| Typ zdroje | Spínaný |
| Funkce | DC-OK signal, Paralelní zapojení, Schopnost přetížení na 130% výkonu |
| Paralelní řazení zdrojů | Ano |
| Chlazení | Pasivní |
| Provozní teplota | -30 +70 °C |
| Stupeň krytí | Bez krytí |
| MTBF (MIL-HDBK-217F [25]) | 70,7 @ 25°C Khrs min. |
Rozměry a hmotnost
| Šířka | 110 mm |
| Výška | 125.2 mm |
| Hloubka | 150 mm |
| Hmotnost | 2.47 kg |
