Popis
Parametry
| Čistá hmotnost [kg] | 2.0 |
| Maximální otáčky | 13200 rpm |
| Objednací kód produktu | R220.69-02.50-12L4SAN |
| Označení produktu ansi | R220.69-02.50-12-L4SAN |
| Item style code | 308-04 |
| Číslo položky | 02722266 |
| Počet břitů | 4 |
| Pocket seat code of the cutter | XO.X1204 |
| Datamatrix on item | 0 |
| Kód tvaru destičky | X |
| Velikost lůžka pro břitovou destičku | 12 |
| Připojení – strana obrobku | XOMX1204 / XOEX1204 |
| Kód provedení vstupu chladiva | 1 |
| Vlastnosti přívodu chladiva | 1 |
| Ortogonální úhel čela [deg] | -6.4 |
| Úhel nastavení ostří nástroje [deg] | 90.0 |
| Úhel nastavení ostří v čelním směru posuvu [deg] | 90.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 90.0 |
| Funkční délka [mm] | 76.0 |
| Max. úhel zafrézování [deg] | 1.5 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | 8.0 |
| Max. hloubka řezu [mm] | 75.0 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 75.0 |

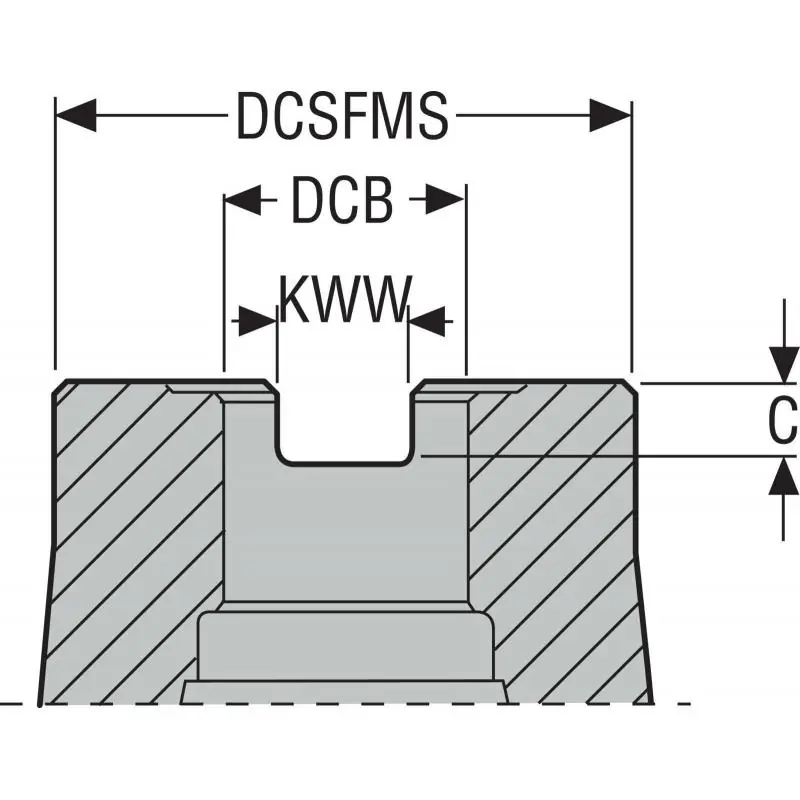

| Hloubka unášecí drážky [mm] | 5.7 |
| Cutting pitch density [] | Zavřít |
| Kód provedení výstupu chladiva | 3 |
| Obráběcí průměr [mm] | 63.5 |
| Průměr centrálního otvoru [mm] | 25.4 |
| Průměr stykové plochy ze strany stroje [mm] | 62.0 |
| Radiální úhel čela [deg] | -6.4 |
| Šířka unášecí drážky [mm] | 9.7 |
| Materiál řezného prvku | 819B (35NCD16) 47HRc |
| Počet efektivních obvodových břitů | 4 |
| Celkový počet funkčních břitů nástroje | 24 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 7.0 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 125.25 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 114.12 |
| Tool item surface treatment | Niklový povlak |
| Směr šroubovice břitů | Vpravo |
