Popis

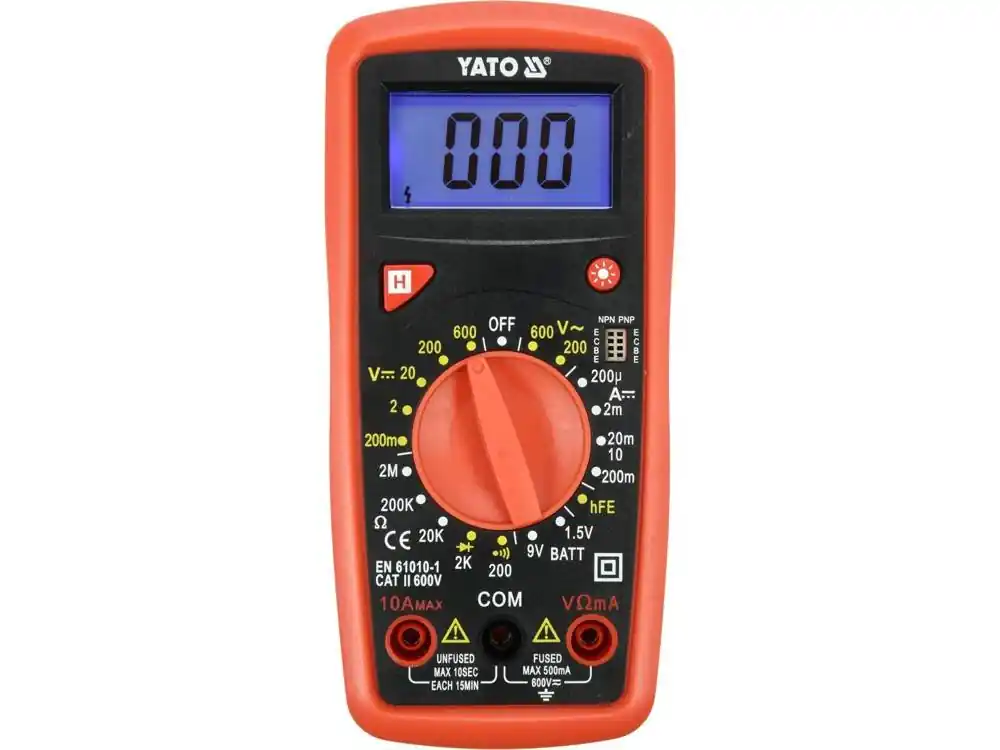

Univerzální měřič YT-73081 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Doplňkovou a užitečnou možností je test 1,5V a 9V baterie, kterým zkontrolujeme napětí testované baterie při zátěži, pomůže posoudit její stav a vyloučit či potvrdit nutnost výměny.
ZÁKLADNÍ MĚŘENÍ
měření střídavého napětí: AC. 0-600V
Měření stejnosměrného napětí: DC. 0-600V
Měření stejnosměrného proudu: DC. 0-10A
měření odporu: 0-2M?
test diody: IF 1mA, UR 2,4V
test kontinuity: 0-100?
DOPLŇKOVÁ MĚŘENÍ
Test tranzistoru hFe: 0-1000, vestavěná testovací zásuvka
Test 1,5V baterie se zátěžovým odporem cca 3k?
Test 9V baterie se zátěžovým odporem cca 900?
PŘESNOST MĚŘENÍ
Příklad stanovení přesnosti pro měření AC napětí. Výpočty pro výsledek měření: 235V
přesnost měření měřiče YT-73081 pro tento rozsah je: ±(2% + 10), rozlišení 1V
Výpočet vzorce chyby měření: (výsledek měření x 2 %) + 10 x rozlišení
výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V
výsledek zohledňující chybu měření pro indikaci 235V = 235 ± 14,7V*
výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,146V
Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k použití.
*Měřič YT-73081 nemá funkci měření skutečné efektivní hodnoty, proto výše uvedený výsledek je skutečnou efektivní hodnotou střídavého napětí pouze pro správný sinusový průběh.
VESTAVĚNÉ FUNKCE
Test baterie 1,5 a 9V – měřič při testu odebírá z baterie malé množství proudu, díky čemuž získáme 100% informací potřebných k posouzení, zda daný zdroj bude schopen napájet naše zařízení. Pro úplnou informaci se vyplatí nejprve změřit stejnosměrné napětí, a pak výsledek porovnat s hodnotou z testu baterie. Příliš velký pokles nebo nízké napětí je jasným signálem, že je třeba vyměnit napájecí zdroj
DATA HOLD [H] – uložení aktuálně naměřené hodnoty na displej
DODATEČNÉ INFORMACE
LCD displej, maximální zobrazené skóre: 1999
podsvícení obrazovky
zvukový signál v testu průchodnosti obvodu na odpor pod 30?
včetně měřicích sond
provedení s ochranou proti přetížení pro měření malých proudů, bez pojistky pro měření proudu do 10A
pouzdro z ABS plastu + tzv pouzdro, tedy pryžové pouzdro chránící měřidlo proti mechanickému poškození
indikátor slabé baterie
napájení: dvě 1,5V (AAA) baterie
