Popis

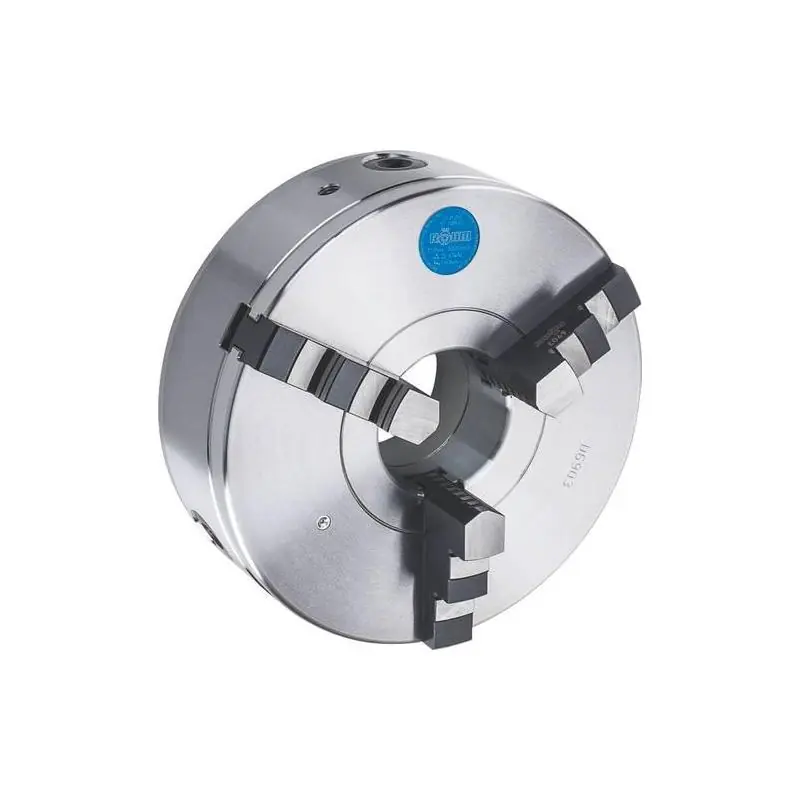

Tříčelisťové soustružnické sklíčidlo se spirálovým kroužkem a válcovým středicím adaptérem, DIN 6350, těleso z oceli-ZG, Röhm
Konstrukce: Těleso z oceli-ZS s jednodílnými čelistmi a spirálovým kroužkem, středicí upínání.
Použití: Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách apod.
Rozsah dodávky: Tříčelisťové soustružnické sklíčidlo s upínacím klíčem a upevňovacími šrouby, vždy s jednou sadou ven odstupňovaných čelistí (vrtací čelisti) a dovnitř odstupňovaných čelistí (soustružnické čelisti).
Poznámka: Náhradní čelisti lze objednat zvlášť.
Parametry
| Průměr | 136 mm |
| DIN | DIN 6350 |
| Max. rychlost | 2300 min-1 |
| Průchozí otvor Ø E [mm] | 136 |
| Výška bez čelistí D [mm] | 105,0 |
| Hloubka středu C [mm] | 5 |
| Velikost A [mm] | 400 |
| Středicí otvor B [mm] | 330 |
| Výška čelistí J [mm] | 43,0 |
| Materiál | Ocel ZS |
| Inch | 15.3/4 |
| Počet čelistí | Tříčelisťové |
