Popis
Parametry
| Čistá hmotnost [kg] | 7.7352 |
| Maximální otáčky | 5300 rpm |

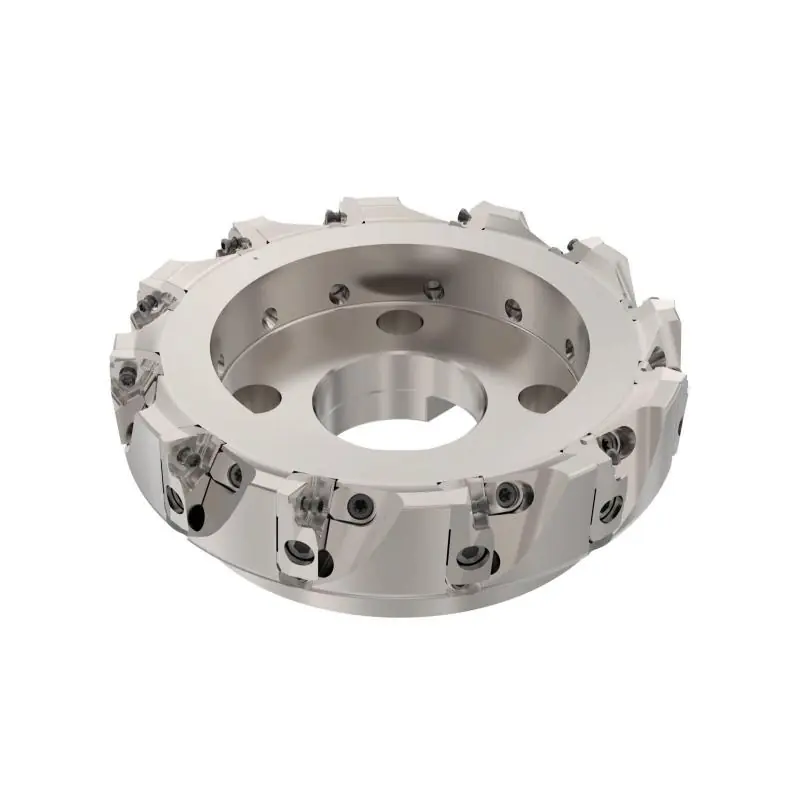

| Objednací kód produktu | R220.96-8200-08-12C |
| Označení produktu ansi | R220.96-8200-08-12C |
| Item style code | 308-02 |
| Číslo položky | 02827063 |
| Pocket seat code of the cutter | XNEX0806 |
| Připojení – strana obrobku | XNEX0806 |
| Kód provedení vstupu chladiva | 0 |
| Vlastnosti přívodu chladiva | 0 |
| Ortogonální úhel čela [deg] | -11.2 |
| Úhel nastavení ostří nástroje [deg] | 90.0 |
| Úhel nastavení ostří v čelním směru posuvu [deg] | 90.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 90.0 |
| Funkční délka [mm] | 63.0 |
| Max. úhel zafrézování [deg] | 0.0 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | -6.3 |
| Max. hloubka řezu [mm] | 7.5 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 7.5 |
| Hloubka unášecí drážky [mm] | 14.0 |
| Cutting pitch differential | 1 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 0 |
| Obráběcí průměr [mm] | 200.0 |
| Průměr centrálního otvoru [mm] | 60.0 |
| Průměr stykové plochy ze strany stroje [mm] | 160.0 |
| Radiální úhel čela [deg] | -11.2 |
| Šířka unášecí drážky [mm] | 25.7 |
| Materiál řezného prvku | Ocel |
| Počet efektivních obvodových břitů | 12 |
| Celkový počet funkčních břitů nástroje | 12 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 3.0 |
| Tool item surface treatment | Niklovaný |
| Průměr rozteč. kružnice upínacích šroubů 1 [mm] | 101.6 |
