Popis

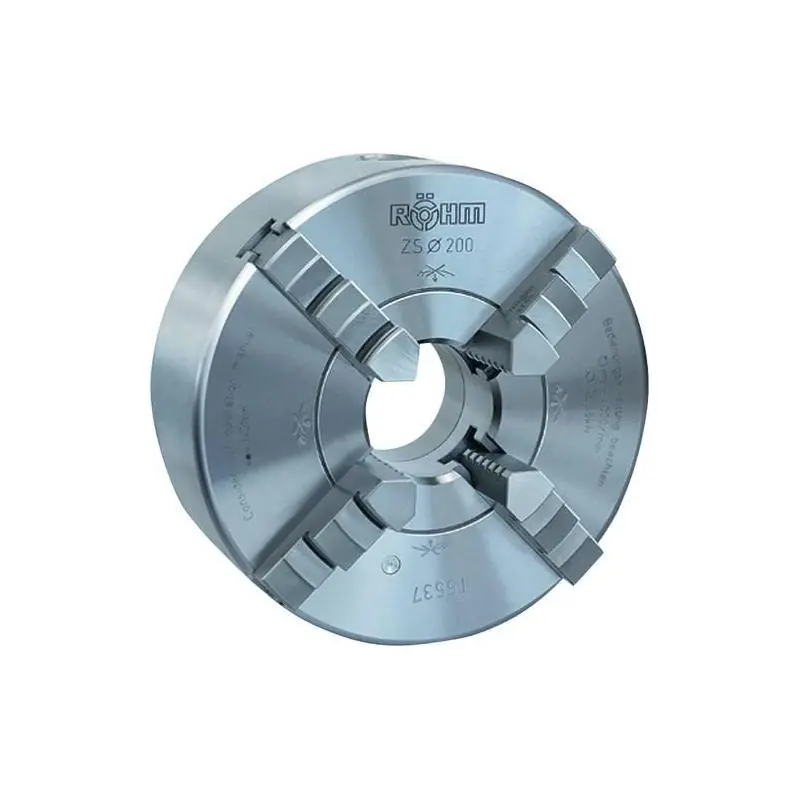

Čtyřčelisťové soustružnické sklíčidlo se spirálovým kroužkem z litiny ZG
Provedení:
S válcovovým středicím upínačem DIN 6350, tvar A. S jednodílnou čelistí a spirálovým kroužkem, středicí upínání.
Použití:
Používá se na soustruzích, otočných stolech, dělicích hlavách atd., u nichž se vyžadují vysoké upínací síly, přesnost vystředěného chodu a přesnost opakování.
Rozsah dodávky:
Čtyřčelisťové soustružnické sklíčidlo s upínacím klíčem a upevňovacími šrouby, vždy s jednou sadou čelistí s vnějším odstupňováním (čelist na vrták) a jednou sadou čelistí s vnitřním odstupňováním (čelist pro vnitřní upnutí).
Provedení:
Těleso z litiny, s jednodílnými čelistmi a spirálovým kroužkem, středicí upínání.
Použití:
Používá se na soustruzích, otočných stolech, dělicích hlavách atd., u nichž se vyžadují vysoké upínací síly, přesnost vystředěného chodu a přesnost opakování.
Rozsah dodávky:
Čtyřčelisťové soustružnické sklíčidlo s upínacím klíčem a upevňovacími šrouby, vždy s jednou sadou čelistí s vnějším odstupňováním (čelist na vrták) a jednou sadou čelistí s vnitřním odstupňováním (čelist pro vnitřní upnutí).
Parametry
| Velikost | 6.1/4 palce |
| Velikost A [mm] | 160 |
| WGNr. | W300 |
| Max. otáčky [min-1] | 3600 |
| Průměr průchodu E [mm] | 42 |
| Centrovací otvor B [mm] | 125 |
| Středicí hloubka C [mm] | 4 |
| Přesnost obvodové házivosti [mm] | 0,04 |
