Popis

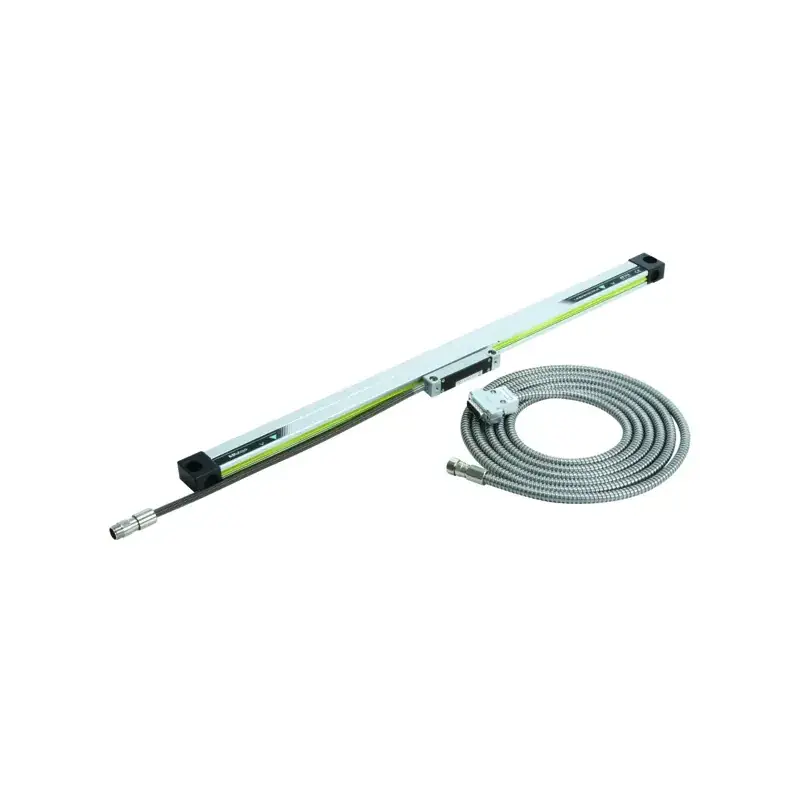

Tato lineární pravítka jsou vestavěná pro omezený prostor instalace.
- Skleněná pravítka – Nula není kódována
- Součinitel roztažnosti: (8,0±1) x 10-6 K-1
- Pancéřovaný propojovací kabel se používá k připojení DRO zobr. jednotky.
Parametry
| Přesnost | Vysoce přesné provedení (3+3L/1000) µm L : Využitelný rozsah měření (mm) |
| Hmotnost [kg] | 1.4 |
| Délka kabelu [m] | 3.5 |
| Využitelný rozsah měření [mm] | 800 |
| Výstupní signál | Dva o 90° fázově posunuté sinusové signály |
| Max. rychlost posuvu | 120 m/min |
| Perioda signálu [µm] | 20 |
| Referenční body pravítka [mm] | 50 |
| Stupeň ochrany | IP53 |
