Popis
Parametry
| Čistá hmotnost [kg] | 0.042 |
| Celková délka | 38.0 mm |

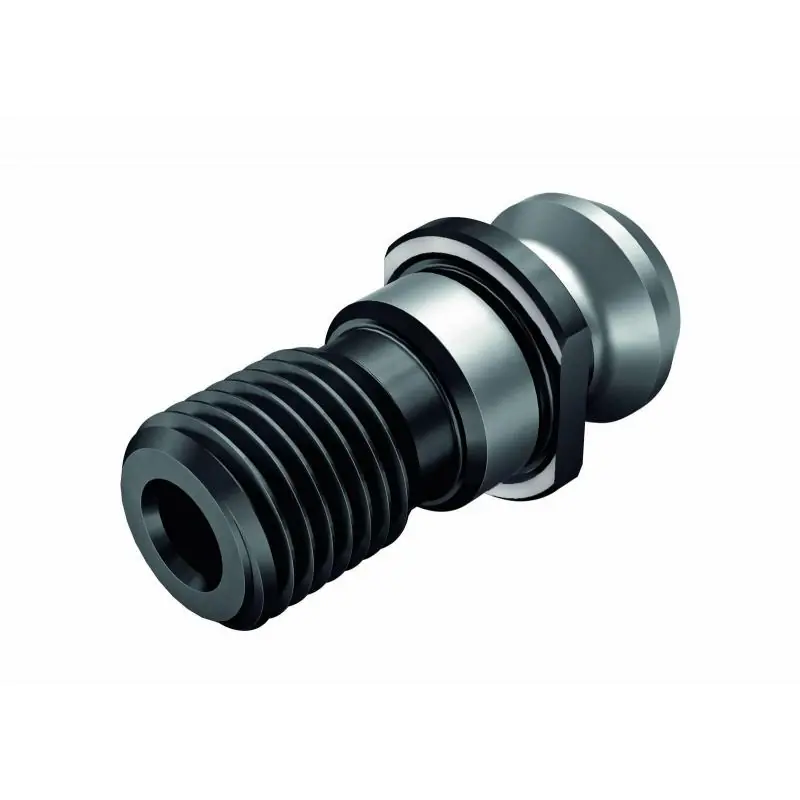

| Objednací kód produktu | PS-V40C-45-001 |
| Označení produktu ansi | PS-V40C-45-001 |
| Item style code | 000-00 |
| Číslo položky | 03119892 |
| Velikost závitu | M16 |
| Unášecí klín [mm] | 17.8 |
| Délka tělesa 1 [mm] | 11.0 |
| Doplňující informace 3 | Bez těsnicího kroužku |
| Připojení – strana obrobku | DIN/CAT 40, ANSI B5-50, metrický závit |
| Vysunutá délka [mm] | 16.25 |
| Úhel kužele [deg] | 45.0 |
| Průměr příruby [mm] | 22.0 |
| Doplňující informace 1 | Přírubové spojení: rádius |
| Průměr tělesa vrtáku 1 [mm] | 18.8 |
| Průměr tělesa vrtáku 2 [mm] | 12.8 |
| Doplňující informace 2 | S vnitřním chlazením |
| Průměr připojení chlazení [mm] | 7.5 |
| Průměr tělesa vrtáku 3 [mm] | 17.0 |
| Velikost závitu pojistného šroubu [UNC] | M16 |
