Popis

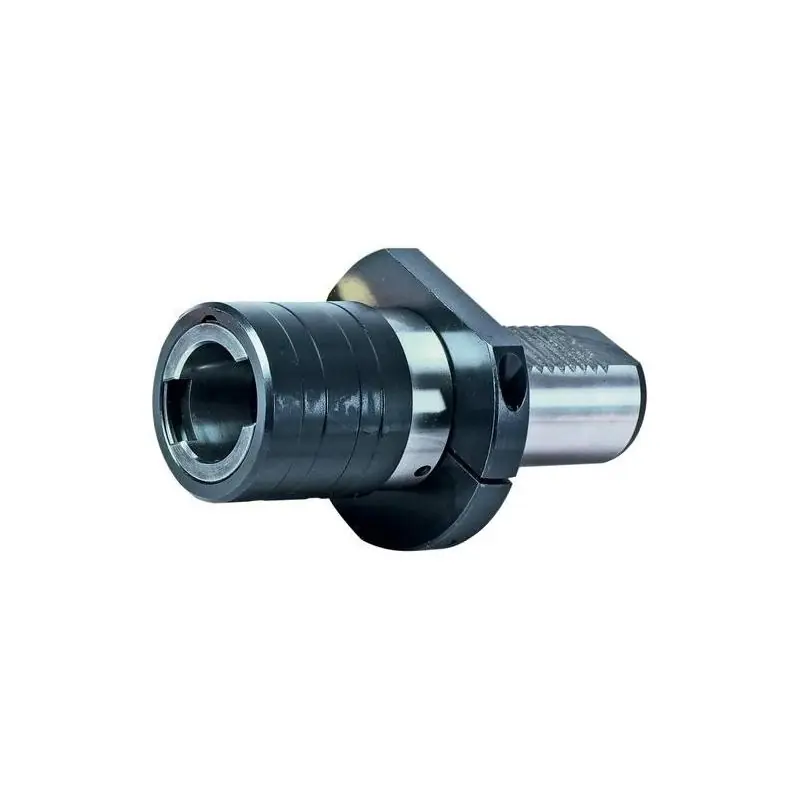

Rychlovýměnné sklíčidlo pro řezání závitů s pružnou kompenzací délky a stopkou VDI podle DIN 69880
Konstrukce: Optimální a plynule probíhající kompenzace délky od přítlaku a tahu zajišťuje vyrovnání rozdílu mezi posuvem stroje a stoupáním závitu. Hloubku závitu lze regulovat v rozmezí ± 0,1 mm. Bezpečnostní spojka zabraňuje zlomení nástroje při náročných obráběcích úkonech ve spojení s břitovými destičkami.
Parametry
| VDI | 50 |
| Délková kompenzace délky [mm] | 15 |
| Pro typ vložení | FE2/FES2 |
| Kompenzační tlak délky [mm] | 15 |
| Pro závitový vrták | M6 – M20 |
| Vnější Ø d1 [mm] | 55 |
| Délka dosahu l1 [mm] | 77 |
| Vložení Ø d1 [mm] | 31 |
