Popis
Parametry
| Čistá hmotnost [kg] | 0.38 |
| Maximální otáčky | 30000 rpm |
| Objednací kód produktu | R220.97-02.00-12.4A |
| Označení produktu ansi | R220.97-02.00-12-4A |
| Item style code | 308-02 |
| Číslo položky | 02450395 |
| Pocket seat code of the cutter | XPKX12T3 |
| Připojení – strana obrobku | XPKX12T3 |
| Kód provedení vstupu chladiva | 1 |
| Vlastnosti přívodu chladiva | 1 |
| Ortogonální úhel čela [deg] | -7.0 |
| Úhel nastavení ostří nástroje [deg] | 90.0 |
| Úhel nastavení ostří v čelním směru posuvu [deg] | 90.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 90.0 |
| Funkční délka [mm] | 45.0 |
| Max. úhel zafrézování [deg] | 5.0 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | 3.0 |
| Max. hloubka řezu [mm] | 12.0 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 12.0 |
| Hloubka unášecí drážky [mm] | 4.7 |
| Cutting pitch differential | 0 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 3 |
| Obráběcí průměr [mm] | 50.8 |

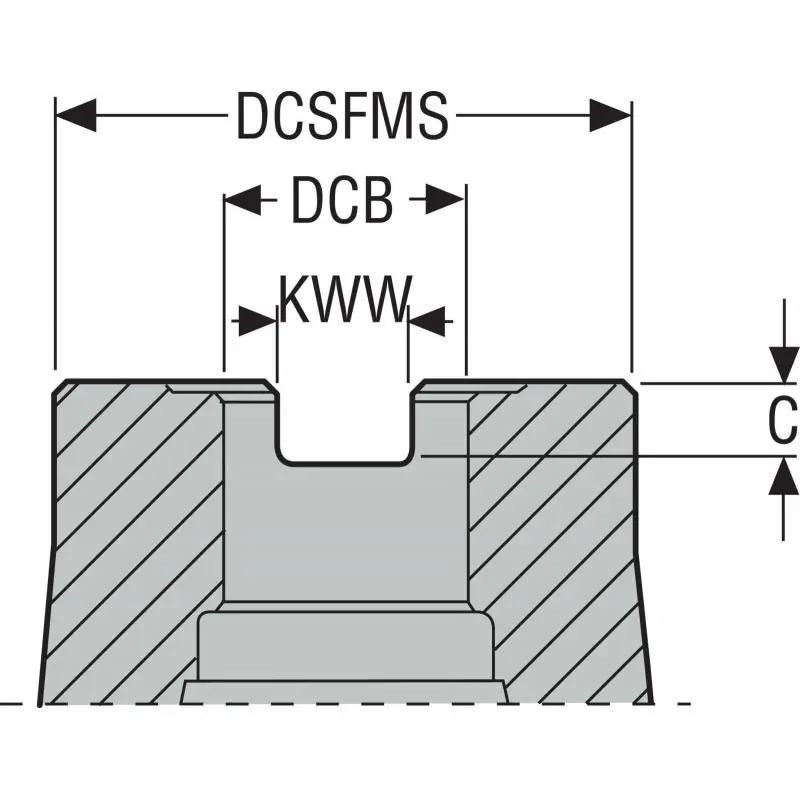

| Průměr centrálního otvoru [mm] | 19.05 |
| Průměr stykové plochy ze strany stroje [mm] | 47.0 |
| Radiální úhel čela [deg] | -7.0 |
| Šířka unášecí drážky [mm] | 8.2 |
| Materiál řezného prvku | 819B (35NCD16) 44HRc |
| Počet efektivních obvodových břitů | 4 |
| Celkový počet funkčních břitů nástroje | 4 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 100.6 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 91.6 |
| Tool item surface treatment | Povlak TiN |
