Popis
Parametry
| Čistá hmotnost [kg] | 0.92 |
| Maximální otáčky | 10300 rpm |
| Objednací kód produktu | R220.69-03.00-16 |
| Označení produktu ansi | R220.69-03.00-16 |
| Item style code | 308-02 |
| Číslo položky | 00072187 |
| Pocket seat code of the cutter | AP..1604 |
| Připojení – strana obrobku | AP..1604 |
| Kód provedení vstupu chladiva | 0 |
| Vlastnosti přívodu chladiva | 0 |
| Ortogonální úhel čela [deg] | -9.0 |
| Úhel nastavení ostří nástroje [deg] | 90.0 |
| Úhel nastavení ostří v čelním směru posuvu [deg] | 90.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 90.0 |
| Funkční délka [mm] | 50.0 |
| Max. úhel zafrézování [deg] | 0.6 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | 6.0 |
| Max. hloubka řezu [mm] | 15.0 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 15.0 |

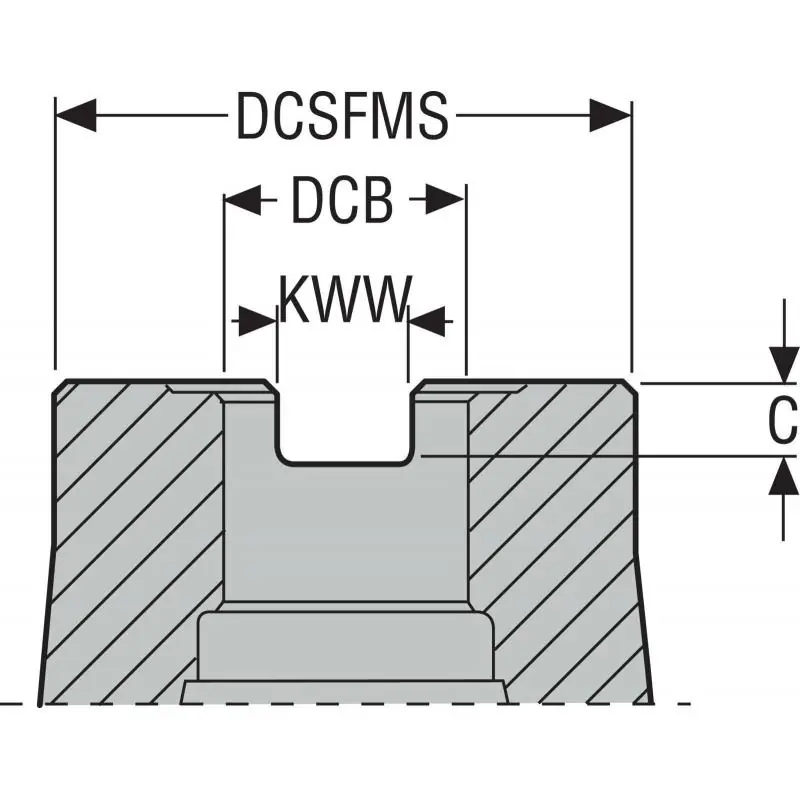

| Hloubka unášecí drážky [mm] | 5.7 |
| Cutting pitch differential | 1 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 0 |
| Obráběcí průměr [mm] | 76.2 |
| Průměr centrálního otvoru [mm] | 25.4 |
| Průměr stykové plochy ze strany stroje [mm] | 62.0 |
| Radiální úhel čela [deg] | -9.2 |
| Šířka unášecí drážky [mm] | 9.7 |
| Materiál řezného prvku | Ocel |
| Počet efektivních obvodových břitů | 7 |
| Celkový počet funkčních břitů nástroje | 7 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 1.6 |
| Tool item surface treatment | Černěný |
