Popis
Parametry

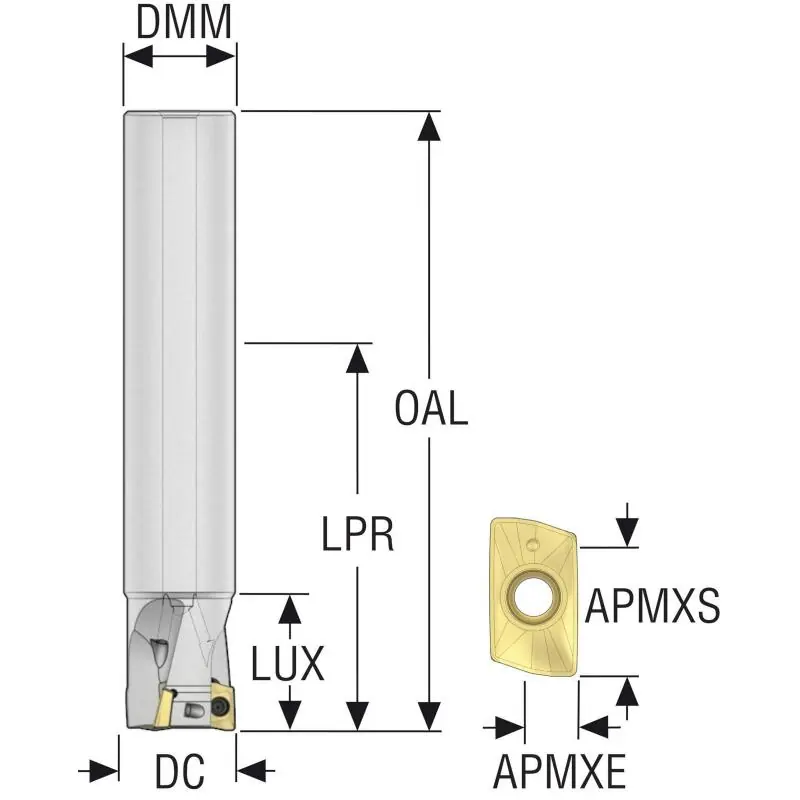

| Čistá hmotnost [kg] | 0.056 |
| Celková délka | 100.0 mm |
| Délka stopky [mm] | 82.0 |
| Maximální otáčky | 60000 rpm |
| Objednací kód produktu | R217.69-1010.0-06-2N |
| Označení produktu ansi | R217.69-1010.0-06-2N |
| Item style code | 307-01 |
| Číslo položky | 02690737 |
| Pocket seat code of the cutter | XO.X0602 |
| Připojení – strana obrobku | XOMX0602 / XOEX0602 |
| Kód provedení vstupu chladiva | 0 |
| Vlastnosti přívodu chladiva | 0 |
| Průměr stopky / otvoru pro trn [mm] | 10.0 |
| Ortogonální úhel čela [deg] | -11.8 |
| Úhel nastavení ostří nástroje [deg] | 90.0 |
| Úhel nastavení ostří v čelním směru posuvu [deg] | 90.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 90.0 |
| Max. úhel zafrézování [deg] | 10.0 |
| Typ upnutí | Válcový |
| Axiální úhel čela [deg] | 2.8 |
| Max. hloubka řezu [mm] | 5.0 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 5.0 |
| Cutting pitch differential | 0 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 0 |
| Obráběcí průměr [mm] | 10.0 |
| Radiální úhel čela [deg] | -11.8 |
| Materiál řezného prvku | Ocel |
| Počet efektivních obvodových břitů | 2 |
| Celkový počet funkčních břitů nástroje | 2 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 3.0 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 19.0 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 14.5 |
| Vysunutá délka [mm] | 62.0 |
| Tool item surface treatment | Niklovaný |
| Využitelná max. délka [mm] | 18.0 |
