Popis

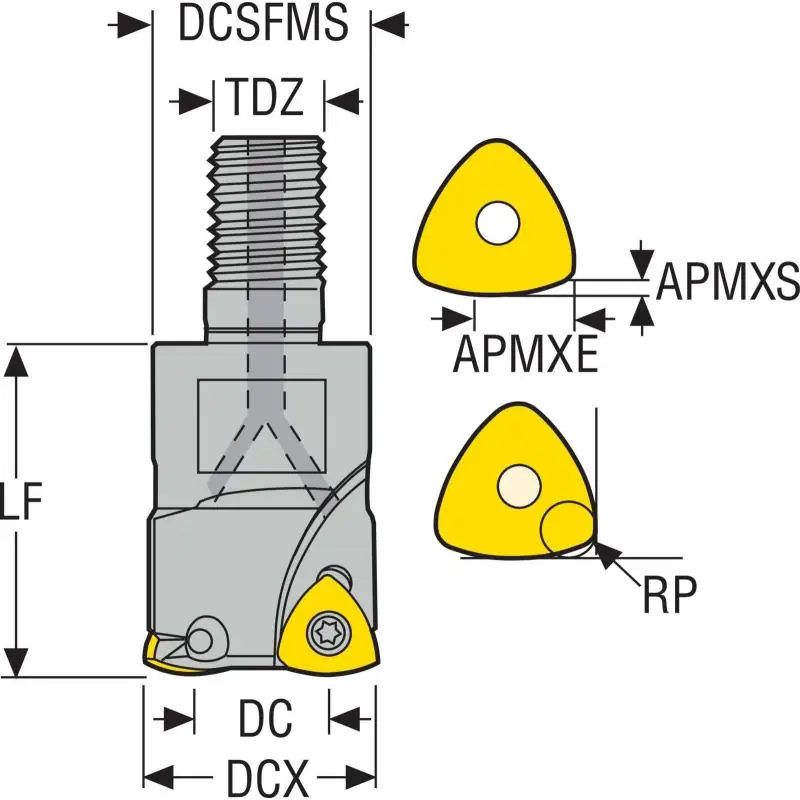

Parametry
| Čistá hmotnost [kg] | 0.27 |
| Celková délka | 63.39 mm |
| Maximální otáčky | 16200 rpm |
| Objednací kód produktu | R217.21-1.25RE-R160.2HA |
| Označení produktu ansi | R217.21-01.25-16RE-R160-2HA |
| Item style code | 307-01 |
| Číslo položky | 02548129 |
| Pocket seat code of the cutter | 218.19-160 |
| Datamatrix on item | 0 |
| Kód tvaru destičky | 218.19 |
| Velikost lůžka pro břitovou destičku | 160 |
| Velikost závitu | M16 |
| Připojení – strana obrobku | 218.19-160 |
| Maximální obráběný průměr [mm] | 31.75 |
| Kód provedení vstupu chladiva | 1 |
| Vlastnosti přívodu chladiva | 1 |
| Ortogonální úhel čela [deg] | -3.0 |
| Funkční délka [mm] | 40.64 |
| Max. úhel zafrézování [deg] | 3.37 |
| Typ upnutí | Combimaster |
| Axiální úhel čela [deg] | 6.0 |
| Max. hloubka řezu [mm] | 2.0 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 2.0 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 3 |
| Obráběcí průměr [mm] | 13.8 |
| Průměr stykové plochy ze strany stroje [mm] | 30.0 |
| Radiální úhel čela [deg] | -3.0 |
| Materiál řezného prvku | 819B (35NCD16) 44HRc |
| Počet efektivních obvodových břitů | 2 |
| Celkový počet funkčních břitů nástroje | 2 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 11.0 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 61.5 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 45.55 |
| Tool item surface treatment | Niklový povlak |
| Krouticí moment spoje [Nm] | 80.0 |
| Velikost klíče | 26.9875 |
| Programovací rádius [mm] | 3.07 |
| Tloušťka neodřezané vrstvy [mm] | 1.04 |
