Popis

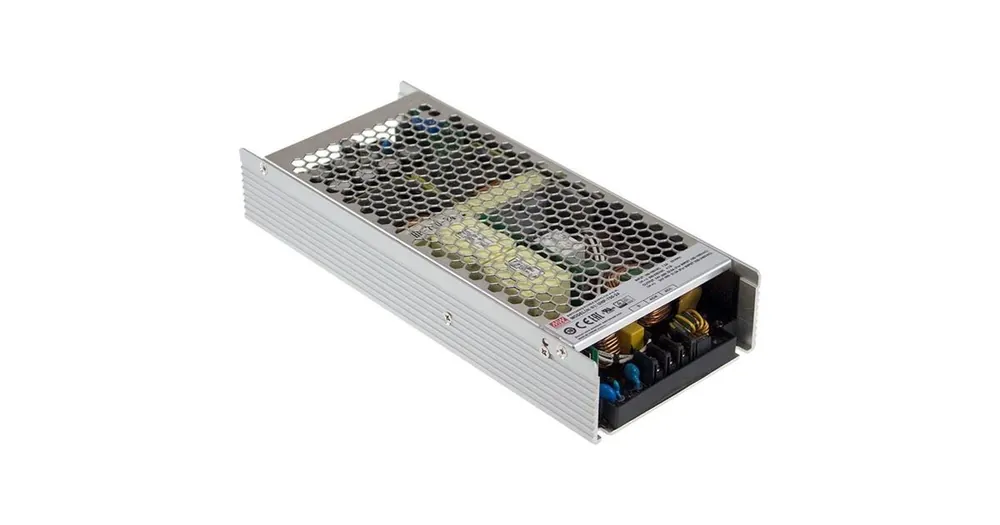

Nízkoprofilová (slim) série UHP-750 z řady průmyslových zdrojů se vyznačuje minimalistickými rozměry, vysokou účinností a vysokou spolehlivostí v širokém rozmezí teplot bez použití ventilátoru
Zdroje UHP-750 jsou chlazeny pasivně bez použití ventilátoru v rozsahu výkonu do 70 %. Pro využití 100% výkonu je nutné zdroj chladit přídavným ventilátorem, případně zdroj namontovat na podložku (chladič) o dostatečných rozměrech společně s teplovodivou pastou nebo podložkou (viz. datasheet).
Specifikace
Výstup
| Výkon | 720 W |
| Výstupní napětí – 1. kanál | 12 V DC |
| Nastavitelné napětí – 1. kanál | 12-14,4 V DC |
| Výstupní proud – 1. kanál | 60 A |
| Počet výstupů | 1 |
| Konstantní napětí | Ano |
| Konstantní proud | Ne |
| Maximální zvlnění | 150 mV |
| SELV | Ne |
Vstup
| Počet fází | 1 |
| Vstupní napětí (AC) | 90-264 V AC |
| Vstupní napětí (DC) | 127-370 V DC |
| Účinnost | 93,5 % |
| PFC | Aktivní |
| Účiník | 0,95 |
| Odběr (230 VAC) | 3,80 A |
Technické údaje
| Typ zdroje | Spínaný |
| Paralelní řazení zdrojů | Ne |
| Chlazení | Pasivní |
| Provozní teplota | -30 +70 °C |
| Stupeň krytí | Bez krytí |
| MTBF (MIL-HDBK-217F [25]) | 104,9 @ 25°C Khrs min. |
Rozměry a hmotnost
| Šířka | 237 mm |
| Výška | 41 mm |
| Hloubka | 100 mm |
| Hmotnost | 1.4 kg |
