Popis

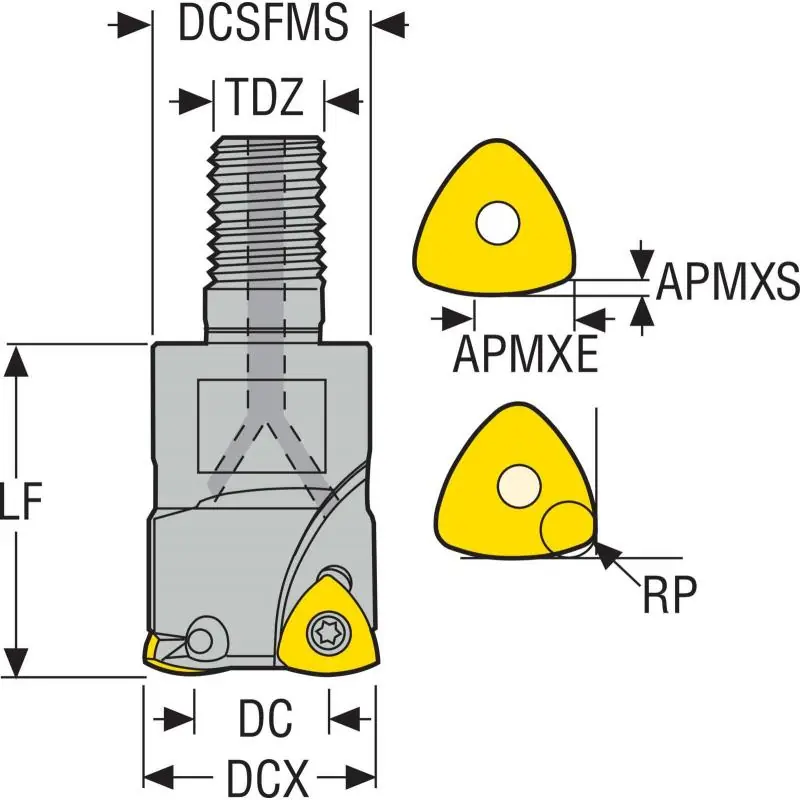

Parametry
| Čistá hmotnost [kg] | 0.13 |
| Celková délka | 46.69 mm |
| Maximální otáčky | 32600 rpm |
| Objednací kód produktu | R217.21-0.7510RER100.2A |
| Označení produktu ansi | R217.21-00.750-10RE-R100-2A |
| Item style code | 307-01 |
| Číslo položky | 00098320 |
| Pocket seat code of the cutter | 218.19-100 |
| Datamatrix on item | 0 |
| Kód tvaru destičky | 218.19 |
| Velikost lůžka pro břitovou destičku | 100 |
| Velikost závitu | M10 |
| Připojení – strana obrobku | 218.19-100 |
| Maximální obráběný průměr [mm] | 19.05 |
| Kód provedení vstupu chladiva | 1 |
| Vlastnosti přívodu chladiva | 1 |
| Ortogonální úhel čela [deg] | -3.0 |
| Funkční délka [mm] | 27.94 |
| Max. úhel zafrézování [deg] | 6.45 |
| Typ upnutí | Combimaster |
| Axiální úhel čela [deg] | 6.0 |
| Max. hloubka řezu [mm] | 0.7 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 0.7 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 3 |
| Obráběcí průměr [mm] | 10.52 |
| Průměr stykové plochy ze strany stroje [mm] | 18.5 |
| Radiální úhel čela [deg] | -3.0 |
| Materiál řezného prvku | 819B (35NCD16) 44HRc |
| Počet efektivních obvodových břitů | 2 |
| Celkový počet funkčních břitů nástroje | 2 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 7.0 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 36.1 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 29.57 |
| Tool item surface treatment | Niklový povlak |
| Krouticí moment spoje [Nm] | 40.0 |
| Velikost klíče | 15.875 |
| Programovací rádius [mm] | 1.47 |
| Tloušťka neodřezané vrstvy [mm] | 0.44 |
