Popis

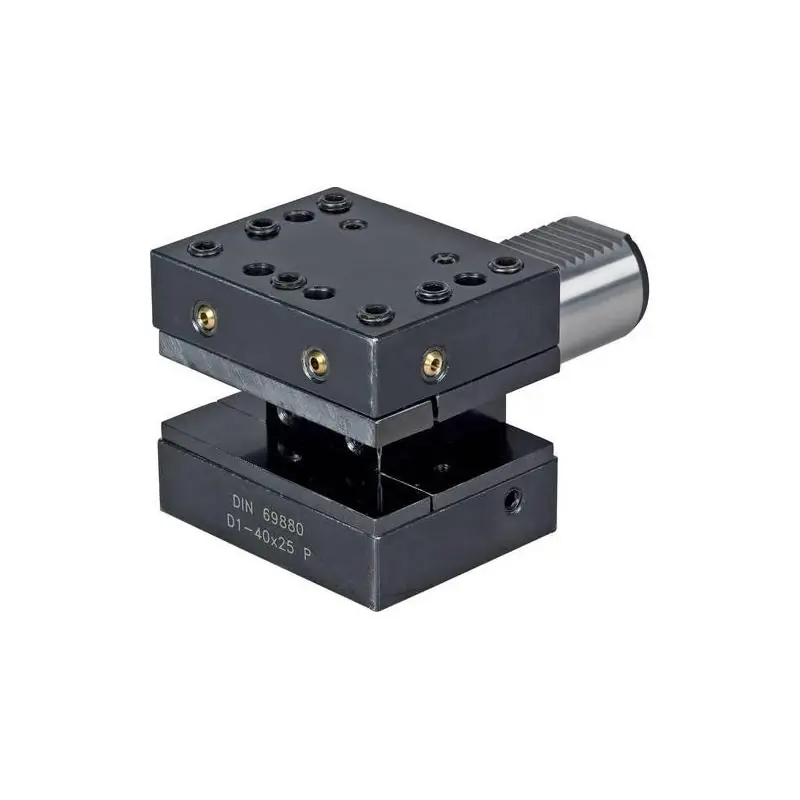

Držáky nástrojů VDI, tvar D1
Všeobecné informace: Držáky nástrojů VDI pro CNC soustruhy jsou vyrobeny z kalené a popouštěné oceli s pevností přibližně 900 N/mm², tvrdostí 56 ± 2 HRC a hloubkou kalení nejméně 0,5 mm. Všechny nástrojové držáky VDI mají navíc válcovou stopku h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými tryskami s kulovou drážkou.
Stopka a styčná plocha kalená a broušená s otvorem pro přenos chladicí kapaliny.
Další verze na vyžádání.
Všechny obrázky, technické výkresy a rozměry najdete navíc v technické příloze na www.Premium-Werkzeug-Handel.de.
Konstrukce: Držák nářadí s vícenásobnou montáží.
Použití: Pro vnější radiální a axiální obrábění.
Parametry
| B2 [mm] | 21 |
| VDI | 40 |
| H1 [mm] | 25/20 |
| H3 [mm] | 32,5 |
| B4 [mm] | 25,5 |
| H4 [mm] | 48,0 |
