Popis

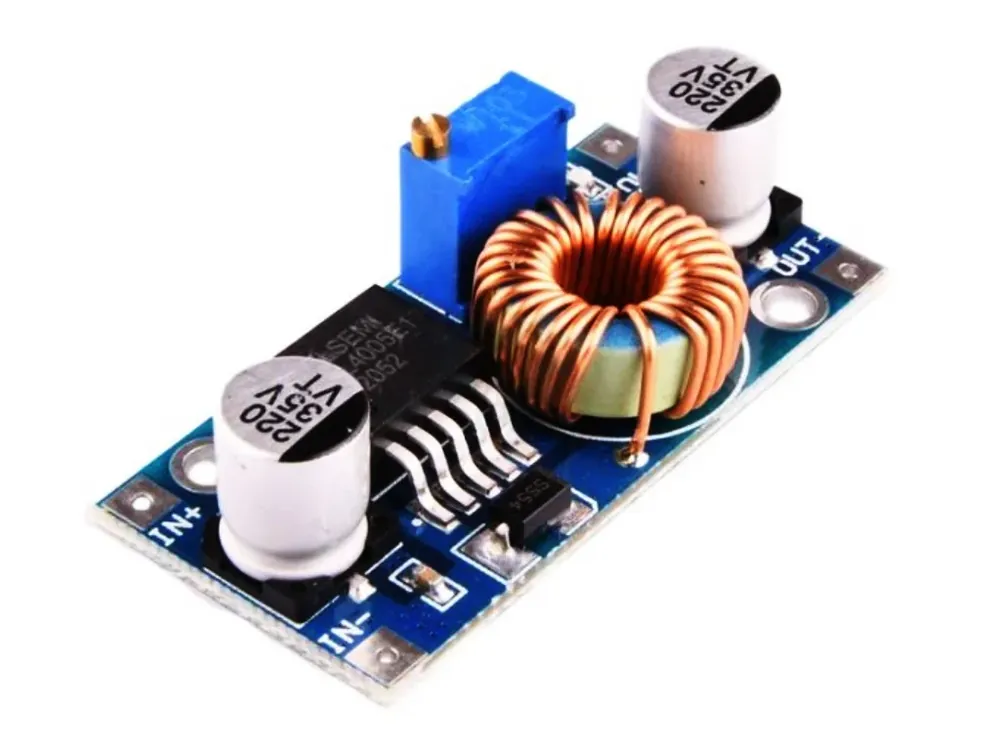

Měnič XL4005 DC/DC step-down
Modul DC/DC měniče typu step-down (buck) s obvodem XL4005, který poskytuje nastavitelný výstup v rozmezí 1÷24V. Napájecí napětí se pohybuje od 5÷30V s maximálním proudem 5A (trvale 2,5A). Rozměry modulu jsou 43 x 21 x 14mm a vyžaduje pájení.
Výkonový modul spínaného měniče napětí slouží pro získání nižšího napětí z vyššího. Tento modul je možné ihned použít bez nutnosti pájet součástky na DPS; stačí pouze nastavit vhodné výstupní napětí pomocí víceotáčkového trimru. Při dlouhodobém vyšším zatížení doporučujeme přidat chladič na IO. Použití je velmi jednoduchépostačí připojit napájení, pomocí V-metru a malého šroubováčku nastavit výstupní napětí a připojit výstup. Zapojení a zprovoznění zvládne i neznalý uživatel.
Pro správnou funkci obvodu doporučujeme na vstup připojit napětí, které je vyšší alespoň o 2V.
Výhody:
- Výstupní proud: až 5A (2,5A trvale)
- Jednoduché nastavení
- Široký rozsah napájecího napětí
Návod:
- Připojte na výstup V-metr, popřípadě multimetr s vhodným rozsahem.
- Připojte napájecí napětí, které je alespoň o 2V vyšší (nejlépe o 5V) než požadované výstupní napětí.
- Nastavte požadované výstupní napětí pomocí trimru.
- Odpojte napájení.
- Odpojte V-metr a připojte požadovanou zátěž / zařízení.
- Připojte napájení.
Upozornění:
- Pokud je trimr nastavený mimo rozsah (výstupní napětí se nemění), je potřeba jej vytočit do krajní polohy (až 50 otáček proti směru hodinových ručiček), aby se nastavil na nejnižší hodnotu. Poté lze hodnotu zvyšovat.
- V případě většího zatížení měniče doporučujeme použít externí chladič nalepený na obvod měniče.
- Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Doplňkové parametry
| Kategorie: | Step Down |
|---|---|
| Typ: | DC/DC modul |
| Druh: | nastavitelný |
| Napětí (V): | 1÷24 |
| Proud (A): | 5 |
| Počet kanálů: | 1 |
| Montáž: | pájení |
