Popis

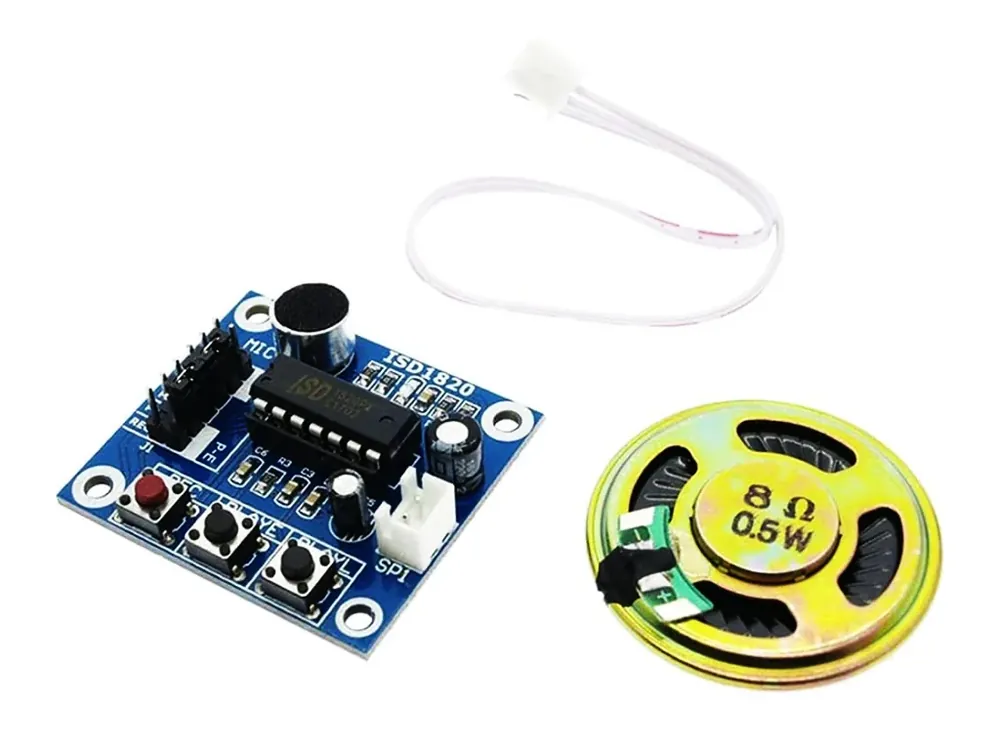

Modul ISD1820 nahrávání a přehrávání
Specifikace:
- Typ modulu: Nahrávání a přehrávání audio záznamu
- Verze IO: SMD verze
- Napájení: 3÷5V
- Reproduktor: 0,5W / 8
- Rozměry desky: 38 x 42,5mm
- Délka záznamu: Až 10s
Jednoduchý modul pro nahrávání a přehrávání zvuku. Modul lze snadno ovládat pomocí 3 tlačítek nebo signálů přivedených do kolíkové lišty. Do čipu lze nahrát až 10 sekund dlouhý záznam. Deska umožňuje přehrání po dobu stisku tlačítka, celého záznamu nebo opakované přehrávání. Modul je vhodný i pro začátečníky.
Výhody
- Integrovaný mikrofon
- Dodaný reproduktor s dostatečným výkonem
- Jednoduché zprovoznění a obsluha
Návod
Zapojení
- Připojte reproduktor k modulu.
- Připojte napájení na piny VCC a GND (dbejte na správnou polaritu).
- Stiskem tlačítka REC nebo přivedením log. 1 na pin REC začněte nahrávat.
- Uvolněním tlačítka REC nebo přivedením log. 0 na pin REC ukončíte nahrávku.
- Maximální délka nahrávky je 10 sekund.
- Během nahrávání svítí LED indikace.
- Stiskem tlačítka PLAYL nebo přivedením log. 1 na pin P-L přehráváte záznam, dokud je tlačítko stlačeno.
- Stiskem tlačítka PLAYE nebo přivedením log. 1 na pin P-E přehrajete celý záznam.
Ovládání
- Použitím propojky P-E v dolní poloze modul opakuje přehrávání záznamu.
- Přivedením log. 1 na pin FT nebo použitím propojky FT modul umožňuje přímý přenos zvuku z mikrofonu na reproduktor (odposlech).
Poznámka: Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Doplňkové parametry
| Kategorie: | Přijímače a přehrávače |
|---|---|
| Typ: | Nahrávání, Přehrávání |
| Výkon (W): | 0,5 |
| Napájení: | 3÷5V |
