Popis

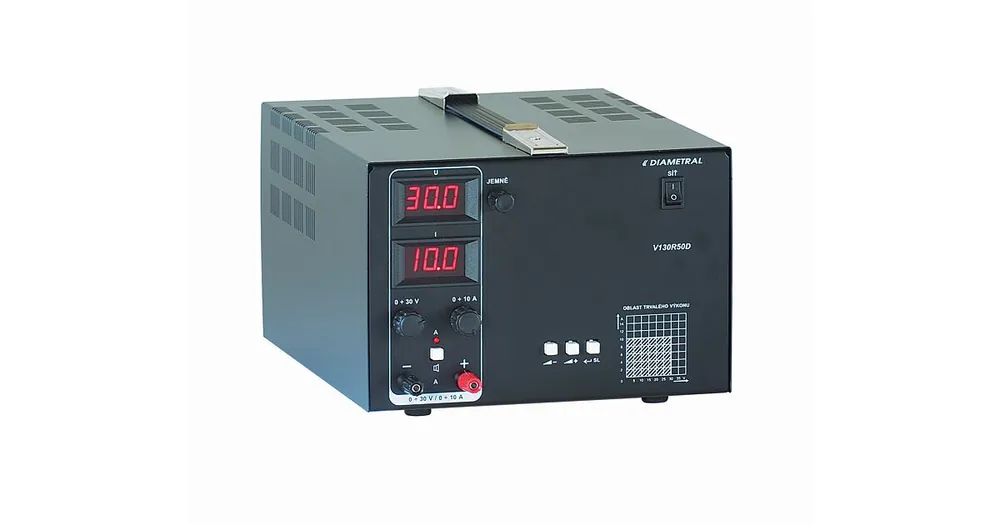

Laboratorní zdroj V140R50D je určen do každé profesionální i amatérské laboratoře. Jeho vlastnosti ocení zejména vývojoví technici, opraváři spotřební elektroniky, výrobní podniky a v neposlední řadě také odborné školy.
Je vybaven jedním zdrojem s plynulou regulací napětí v rozsahu 0 ÷ 40V s možností nastavení omezení proudu od 0.1 ÷ 10A. Je vybaven měřicími přístroji jak pro napětí, tak i pro proud. Indikace omezení proudu je provedena blikající desetinnou tečkou na proudovém měřicím přístroji a přerušovaným zvukovým signálem. Tento zvukový signál lze dle potřeby vypnout. Výstup zdroj je ovládán samostatným tlačítkem s kontrolkou pro jeho jednoduchou obsluhu. Díky tomu není nutno vypínat celý laboratorní zdroj při práci.
Proti tepelnému přetížení je vybaven teplotním čidlem a ventilátorem, který v případě potřeby chladiče výkonových prvků ochladí na přijatelnou hodnotu. Zároveň je vybaven tepelnou bezpečnostní pojistkou, která v případě poruchy ventilace odpojí výstup od zdroje, překročí-li teplota chladičů 90°C. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže.
Celá elektronika je umístěna v robustním kovovém šasi s povrchovou úpravou Comaxit – černá barva RAL 9005.

Specifikace

Výstupní napětí

Výstupní napětí – 1. kanál

0÷40 V DC

Výstupní proud

Výstupní proud – 1. kanál

0÷10 A

Výstupní parametry

Výkon	400 W
Konstantní napětí	Ano
Konstantní proud	Ne
USB výstup	Ne
Maximální zvlnění	10 mV
Odchylka regulace napětí	0,05 %
Odchylka regulace proudu	0,05 %
Ochrany	OTP

Technické údaje

Typ zdroje	Lineární
Řízení zdroje	Analogové
Zobrazení výkonu na displeji	Ne
Typ displeje	Segmentový
Výstup zdroje	Zdířka 4mm (Binding Post)
Programovatelný	Ne
Rack mount	Ne

Ostatní parametry

Chlazení	Aktivní s funkcí standby
Provozní teplota	Neuvedeno °C
Účinnost	Neuvedeno %
Vstupní napětí (AC)	230 V AC
Odběr (230 VAC)	3 A

Rozměry a hmotnost

Šířka	282 mm
Výška	244 mm
Hloubka	172 mm
Hmotnost	10.3 kg
