Popis
Parametry
| Čistá hmotnost [kg] | 10.4785 |
| Směr řezu [řez] | Vlevo |
| Maximální otáčky | 2700 rpm |

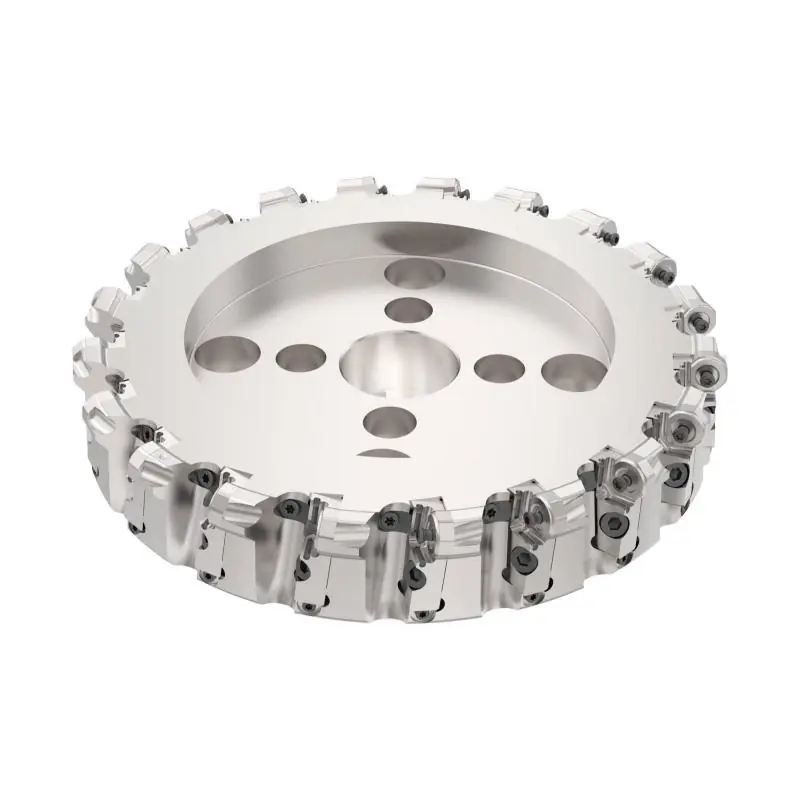

| Objednací kód produktu | L220.48-8200-09-12CS |
| Označení produktu ansi | L220.48-8200-09-12CS |
| Item style code | 308-01 |
| Číslo položky | 02883052 |
| Pocket seat code of the cutter | ON.U0905 |
| Datamatrix on item | 0 |
| Kód tvaru destičky | O |
| Velikost lůžka pro břitovou destičku | 09 |
| Maximální obráběný průměr [mm] | 215.0 |
| Kód provedení vstupu chladiva | 0 |
| Vlastnosti přívodu chladiva | 0 |
| Ortogonální úhel čela [deg] | -11.0 |
| Úhel nastavení ostří nástroje [deg] | 0.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 40.0 |
| Funkční délka [mm] | 80.0 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | -8.0 |
| Max. hloubka řezu [mm] | 6.0 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 6.0 |
| Hloubka unášecí drážky [mm] | 14.0 |
| Cutting pitch differential | 0 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 0 |
| Obráběcí průměr [mm] | 200.0 |
| Průměr centrálního otvoru [mm] | 60.0 |
| Průměr stykové plochy ze strany stroje [mm] | 160.0 |
| Radiální úhel čela [deg] | -8.0 |
| Šířka unášecí drážky [mm] | 25.7 |
| Materiál řezného prvku | Ocel |
| Počet efektivních obvodových břitů | 12 |
| Celkový počet funkčních břitů nástroje | 12 |
| Průměr rozteč. kružnice upínacích šroubů 1 [mm] | 101.6 |
