Popis

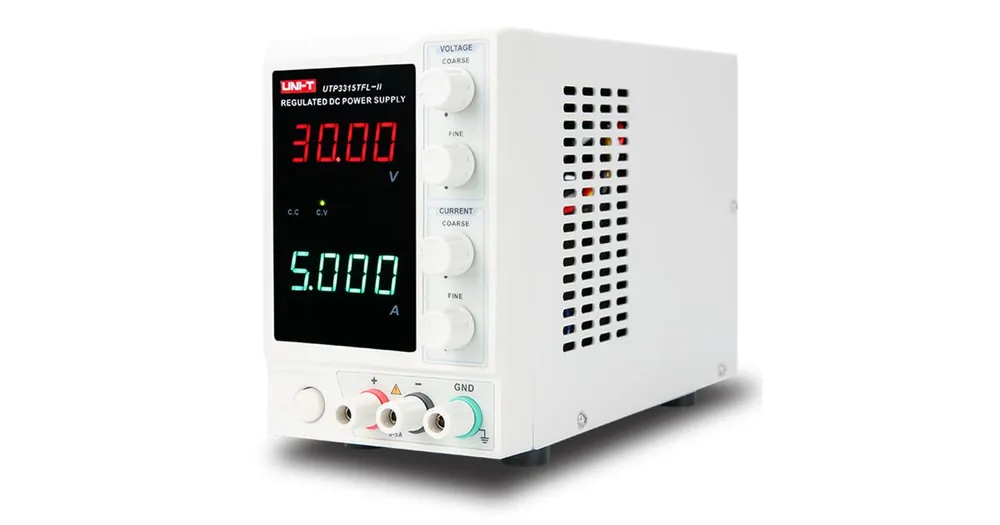

UTP3315TFL-II je lineární zdroj stejnosměrného napětí s klasickým transformátorem. Maximální napětí 30V ss, max. proud 5A ss. Tento typ napájecího zdroje je ideálním nástrojem pro univerzitní a technické školy, výrobní linky elektroniky, firmy opravující domácí spotřebiče , kutily atd.
Dva 4-místné LED displeje pro současné zobrazení napětí (červený svit) a proudu (bílý svit), ochrana proti přepólování, ochrana proti zkratu, ochrana proti přetížení. Vratná tepelná pojistka při dosažení vnitřní teploty transformátoru 130°C odpojí napájení transformátoru a při poklesu teploty opět automaticky napájení připojí. Přístroj je možné provozovat jako zdroj konstatního napětí nebo jako zdroj konstantího proudu. Hrubá a jemná regulace napětí s rozlišením 10mV, hrubá a jemná regulace omezení proudu s rozlišením 1mA. Svorky +,- jsou galvanicky odděleny od skříně zdroje a zemnicího vodiče, v případě potřeby je možné jeden pól spojit se zemnicí svorkou. Maximální zvlnění (šum) ss napětí je 2mV rms a 3mA rms.
Součástí balení:
- Laboratorní zdroj UNI-T UTP3315TFL-II
- Kabel s 2x banánky a 2x krokosvorkami
- Napájecí kabel 230V
- Manuál
Specifikace
Výstupní napětí
| Výstupní napětí – 1. kanál | 0÷30 V DC |
Výstupní proud
| Výstupní proud – 1. kanál | 0÷5 A |
Výstupní parametry
| Výkon | 150 W |
| Konstantní napětí | Ano |
| Konstantní proud | Ano |
| USB výstup | Ne |
| Maximální zvlnění | 2 mV |
| Odchylka regulace napětí | 0,01 % |
| Odchylka regulace proudu | 0,1 % |
Technické údaje
| Typ zdroje | Lineární |
| Řízení zdroje | Analogové |
| Zobrazení výkonu na displeji | Ne |
| Typ displeje | LED |
| Výstup zdroje | Zdířka 4mm (Binding Post) |
| Programovatelný | Ne |
| Rack mount | Ne |
Ostatní parametry
| Chlazení | Aktivní |
| Provozní teplota | Neuvedeno °C |
| Účinnost | Neuvedeno % |
| Vstupní napětí (AC) | 230 V AC |
Rozměry a hmotnost
| Šířka | 249 mm |
| Výška | 165 mm |
| Hloubka | 105 mm |
| Hmotnost | 4 kg |
