Popis

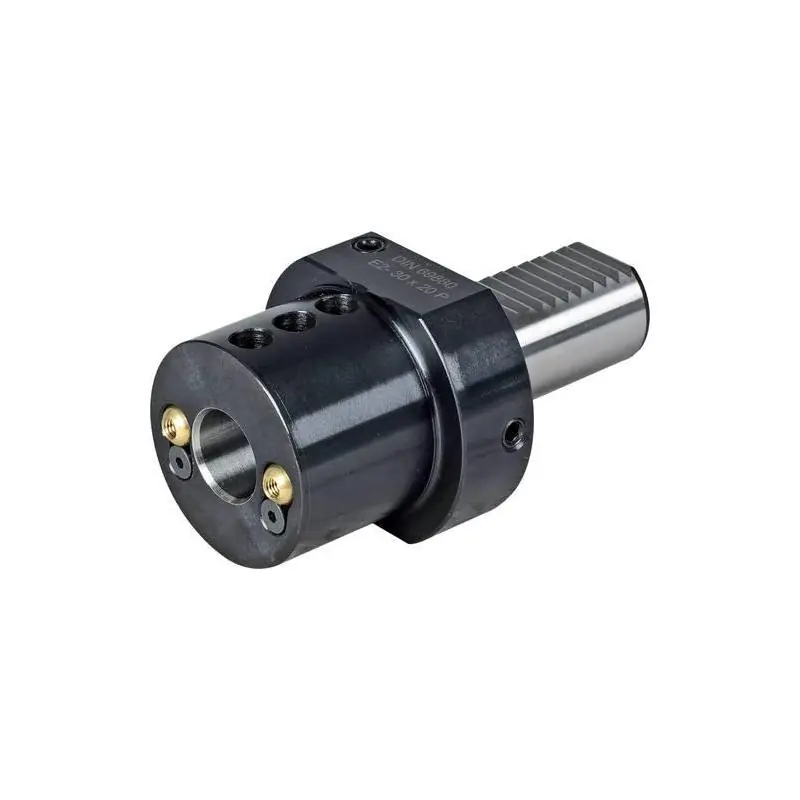

VDI nástrojový držák tvaru E2 pro vyvrtávací tyče
Všeobecné informace: VDI nástrojové držáky pro CNC soustruhy jsou vyrobeny z tepelně zpracovatelné oceli s pevností cca 900 N/mm², tvrdostí 56 ± 2 HRC a hloubkou kalení minimálně 0,5 mm. Všechny nástrojové držáky VDI mají navíc válcovou stopku h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými tryskami s kulovou drážkou.
Stopka a styčná plocha kalená a broušená s otvorem pro přenos chladicí kapaliny.
Další verze na vyžádání.
Všechny obrázky, technické výkresy a rozměry najdete navíc v technické příloze na www.Premium-Werkzeug-Handel.de.
Konstrukce: DIN 69 880, také s vnitřním chlazením.
Poznámka: Redukce lze objednat samostatně.
Parametry
| Provedení | Propíchnutý dřík |
| L3 [mm] | 22 |
| L6 [mm] | 55 |
| VDI | 30 |
| H1 [mm] | 28,0 |
| D6 [mm] | 68 |
| D8 [mm] | 55 |
