Popis

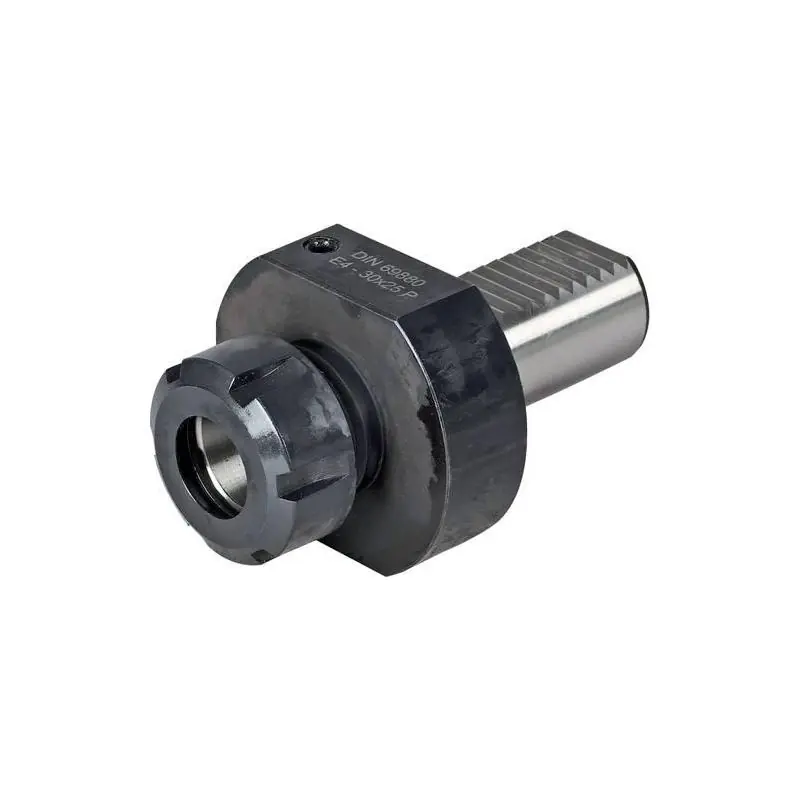

Tvar nástrojového držáku VDI E4
Všeobecné informace: Nástrojové držáky VDI pro CNC soustruhy jsou vyrobeny z tepelně zpracovatelné oceli s pevností přibližně 900 N/mm², tvrdostí 56 ± 2 HRC a hloubkou kalení nejméně 0,5 mm. Všechny nástrojové držáky VDI mají navíc válcovou stopku h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými tryskami s kulovou drážkou.
Stopka a styčná plocha kalená a broušená s otvorem pro přenos chladicí kapaliny.
Další verze na vyžádání.
Veškeré obrázky, technické výkresy a rozměry najdete navíc v technické příloze na www.Premium-Werkzeug-Handel.de.
Konstrukce: Montáž kleštin ER DIN 6499.
Použití: Pro montáž nástrojů do kleštin.
Parametry
| L3 [mm] | 22 |
| Velikost | ER32 |
| D12 [mm] | 50 |
| ~L1 [mm] | 78 |
| VDI | 40 |
| H1 [mm] | 32,5 |
| D6 [mm] | 83 |
