Popis
Parametry
| Čistá hmotnost [kg] | 0.4465 |
| Maximální otáčky | 9600 rpm |

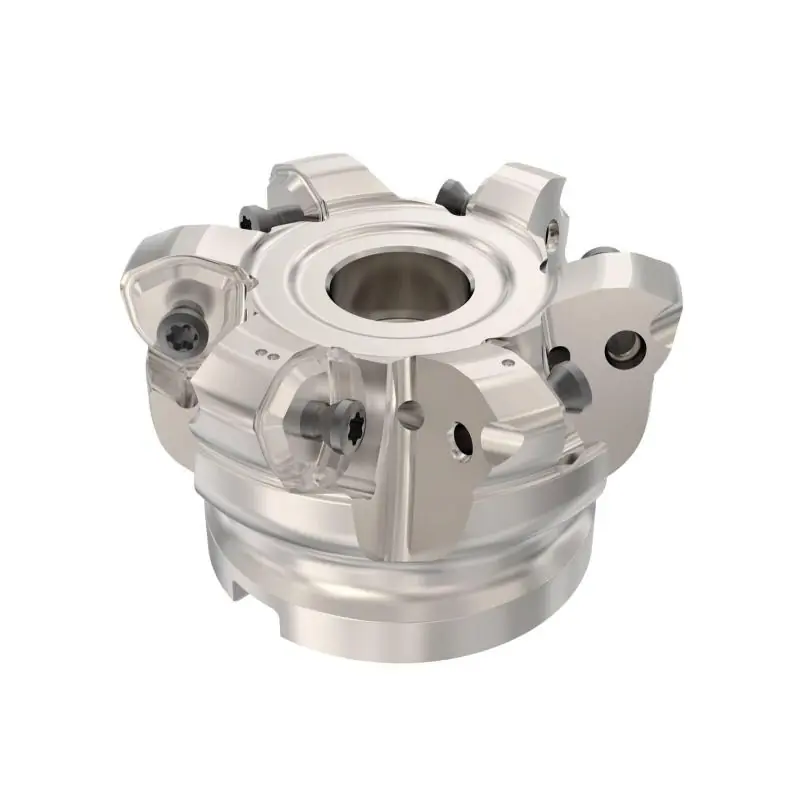

| Objednací kód produktu | R220.21-02.50-R230.6A |
| Označení produktu ansi | R220.21-02.50-R230-6A |
| Item style code | 308-01 |
| Číslo položky | 02842029 |
| Pocket seat code of the cutter | 218.21-230 |
| Datamatrix on item | 0 |
| Kód tvaru destičky | 218.21 |
| Velikost lůžka pro břitovou destičku | 230 |
| Připojení – strana obrobku | 218.21-230 |
| Maximální obráběný průměr [mm] | 63.5 |
| Kód provedení vstupu chladiva | 1 |
| Vlastnosti přívodu chladiva | 1 |
| Ortogonální úhel čela [deg] | -13.0 |
| Úhel nastavení ostří nástroje [deg] | 21.31 |
| Úhel nastavení ostří v čelním směru posuvu [deg] | 21.0 |
| Úhel nastavení ostří v bočním směru posuvu [deg] | 21.0 |
| Funkční délka [mm] | 40.0 |
| Max. úhel zafrézování [deg] | 0.6 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | -6.5 |
| Max. hloubka řezu [mm] | 1.8 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 1.8 |
| Hloubka unášecí drážky [mm] | 4.9 |
| Cutting pitch density [] | Zavřít |
| Kód provedení výstupu chladiva | 3 |
| Obráběcí průměr [mm] | 48.8 |
| Průměr centrálního otvoru [mm] | 19.05 |
| Průměr stykové plochy ze strany stroje [mm] | 47.0 |
| Radiální úhel čela [deg] | -13.0 |
| Šířka unášecí drážky [mm] | 8.15 |
| Materiál řezného prvku | 819B (35NCD16) 47HRc |
| Počet efektivních obvodových břitů | 6 |
| Celkový počet funkčních břitů nástroje | 6 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 10.0 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 125.0 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 112.3 |
| Tool item surface treatment | Niklový povlak |
| Programovací rádius [mm] | 3.32 |
| Tloušťka neodřezané vrstvy [mm] | 0.88 |
