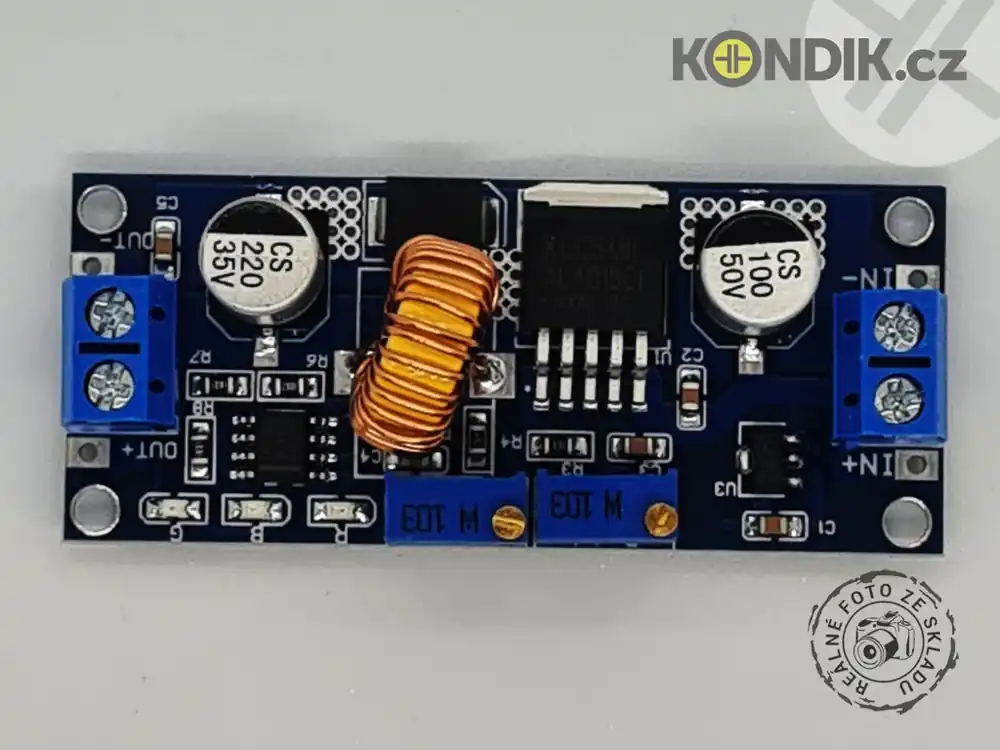

Nabíječka Li-ion článku XL4015 DC/DC step-down

Nabíječka akumulátorů typu DC/DC měnič s obvodem XL4015, který poskytuje nastavitelný výstup v rozmezí 1,3÷36V. Napájecí napětí se pohybuje od 4÷38V s maximálním proudem 5A (trvale 3A). Rozměry nabíječky jsou 62x26x12mm a je vybavena svorkovnicí.

Tato inteligentní nabíječka akumulátorů je řízena čipem XL4015, který reguluje výstupní napětí a proud. Je vhodná pro akumulátory Li-Ion, Li-Po nebo Ni-MH. Modul je možné ihned použít bez nutnosti pájet součástky na DPS; stačí pouze nastavit vhodné výstupní nabíjecí napětí a výstupní proud pomocí víceotáčkového trimru. Použití je velmi jednoduché: postačí připojit napájení, nastavit výstupní napětí a proud, a připojit výstup. Zapojení a zprovoznění zvládne i neznalý uživatel.

Pro správnou funkci obvodu doporučujeme na vstup připojit napětí, které je vyšší alespoň o 2V.

Výhody:

• Výstupní proud: až 5A (3A trvale)
• CC/CV pracovní režimy
• Jednoduché nastavení
• Široký rozsah napájecího napětí

Návod:

1. Připojte napájecí napětí, které je alespoň o 2V vyšší (nejlépe o 4V) než požadované výstupní napětí.
2. Nastavte požadované výstupní napětí a proud pomocí trimru a multimetru dle požadavků baterie či akupacku.
3. Odpojte napájení.
4. Připojte akumulátor.
5. Připojte napájení.
6. Indikační LED indikují aktuální stav:
• Červená: režim CC (svítí) nebo CV (nesvítí)
• Modrá: při rozsvícení je akumulátor nabíjen
• Zelená: při rozsvícení je akumulátor nabit

Upozornění:

• Pokud je trimr nastavený mimo rozsah (výstupní napětí se nemění), je potřeba jej vytočit do krajní polohy (až 50 otáček proti směru hodinových ručiček), aby se nastavil na nejnižší hodnotu. Poté lze hodnotu zvyšovat.
• V případě většího zatížení měniče doporučujeme použít externí chladič nalepený na obvod měniče.
• Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
