Popis

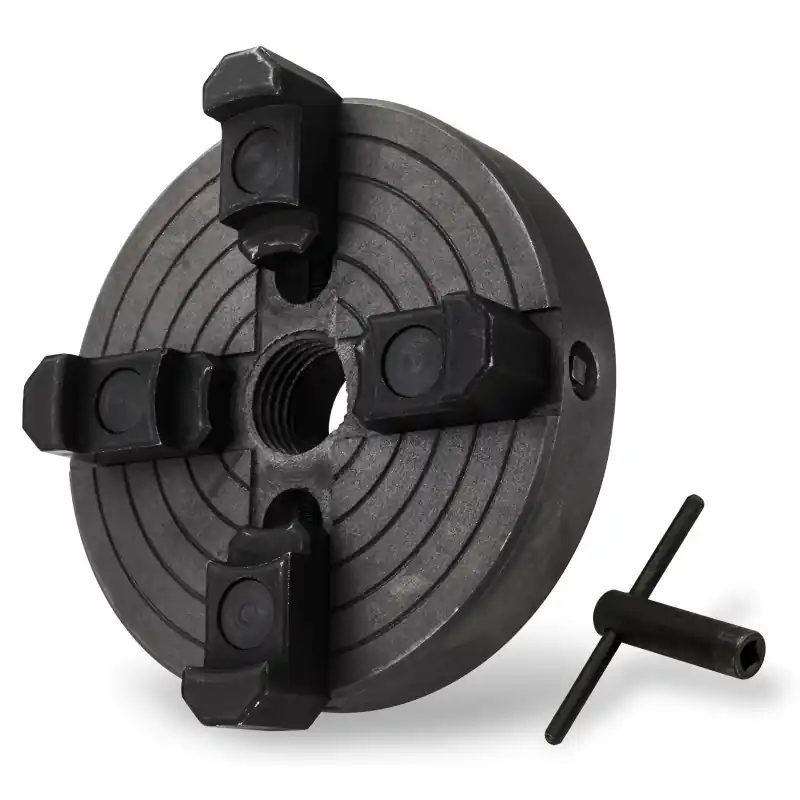

Čtyřčelistové sklíčidlo DBF6 M33

Každá upínací čelist lze samostatně nastavit pomocí přiloženého klíče ve tvaru T. Lze tak upnout i nerovné obrobky, což s centrálním upínacím čelisťovým sklíčidlem není možné. Upínací čelisti lze upnout i opačně. Velký rozsah upnutí.
Nejmenší průměr, který lze upnout: 15 x 15 mm
Rozsah upnutí: 15138 mm
Rozsah sevření: 52165 mm
Průměr sklíčidla: 150 mm
Hloubka závitu: 39 mm
Kompletní hloubka bez upínacích čelistí: 39 mm
Kompletní hloubka s upínacími čelistmi: 63 mm
Závit M 33 se stoupáním 3,5
Celkové rozměry (ØxV): 150 x 63 mm
Hmotnost: 2,48 kg
Stručný návod k upnutí: Uvolněte matici na zadní straně, vyjměte upínací čelist a vřeteno s upínacím šroubem otočte o 180°. Vřeteno znovu vložte do čelisti opačně a upevněte matici.
