Popis

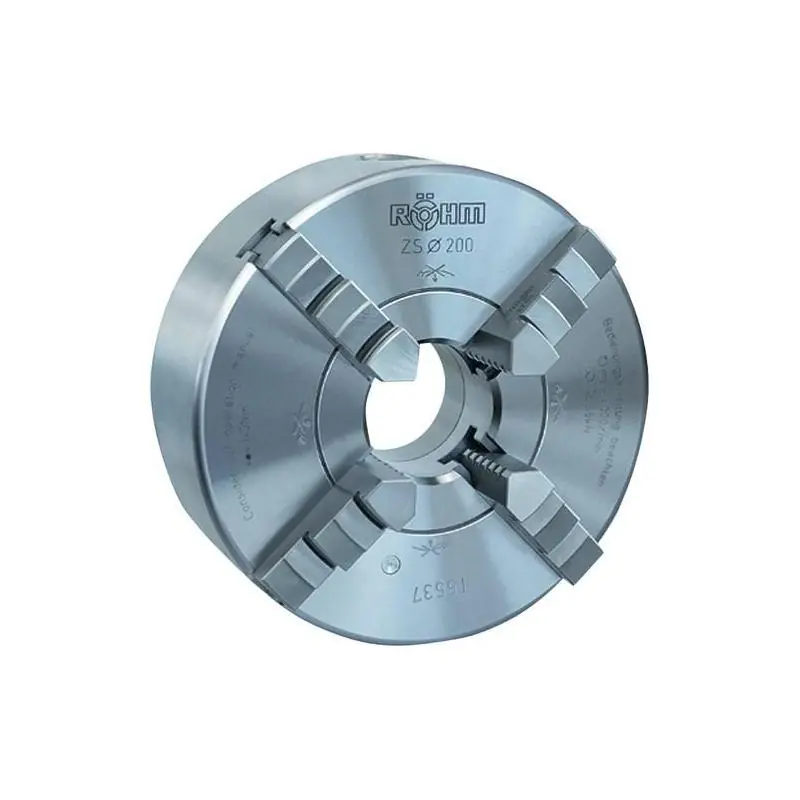

Čtyřčelistové soustružnické sklíčidlo se spirálovým kroužkem ocel-ZS
Konstrukce: S válcovým středicím přípravkem DIN 6350, tvar A. S jednodílnými čelistmi a spirálovým kroužkem, středové upínání.
Použití: Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách apod.
Rozsah dodávky: Čtyřčelisťové soustružnické sklíčidlo s upínacím klíčem a upevňovacími šrouby, vždy s jednou sadou ven odstupňovaných čelistí (vrtací čelisti) a dovnitř odstupňovaných čelistí (soustružnické čelisti).
Poznámka: Náhradní čelisti lze objednat samostatně.
Parametry
| Průměr | 19 mm |
| DIN | DIN 6350 |
| Max. rychlost | 7000 min-1 |
| Průchozí otvor Ø E [mm] | 19 |
| Výška bez čelistí D [mm] | 39,5 |
| Hloubka středu C [mm] | 3 |
| Velikost A [mm] | 80 |
| Středicí otvor B [mm] | 56 |
| Výška čelistí J [mm] | 14,0 |
| Materiál | Ocel ZS |
| Inch | 3.1/4 |
| Počet čelistí | Čtyřčelisťové |
