Popis

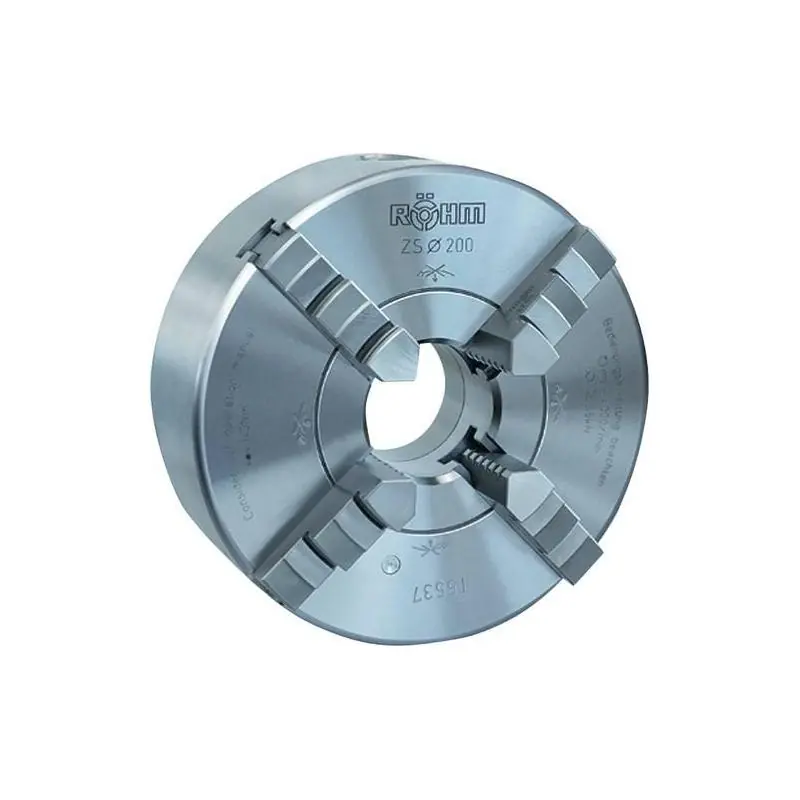

Čtyřčelisťové soustružnické sklíčidlo se spirálovým kroužkem ZS
Konstrukce: S krátkým kuželovým uchycením DIN 55027. Těleso z oceli, s jednodílnými čelistmi a spirálovým kroužkem, středové upínání.
Použití: Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách apod.
Rozsah dodávky: Čtyřčelisťové soustružnické sklíčidlo s upínacím klíčem a upevňovacími šrouby, vždy s jednou sadou ven odstupňovaných čelistí (vrtací čelisti) a dovnitř odstupňovaných čelistí (soustružnické čelisti).
Poznámka: Náhradní čelisti lze objednat samostatně.
Parametry
| Průměr | 76 mm |
| DIN | DIN 55027 |
| Max. rychlost | 3000 min-1 |
| Průchozí otvor Ø E [mm] | 76 |
| Velikost A [mm] | 250 |
| Materiál | Ocel ZS |
| Počet čelistí | Čtyřčelisťové |
| Velikost kužele B [mm] | 139,7 |
| Výška D [mm] | 83,0 |
| Krátká kuželová | 8 |
