Popis
Parametry
| Čistá hmotnost [kg] | 0.53 |
| Maximální otáčky | 11500 rpm |
| Objednací kód produktu | R220.21-0063-R160.5A |
| Označení produktu ansi | R220.21-0063-R160.5A |
| Item style code | 308-01 |
| Číslo položky | 00030726 |
| Pocket seat code of the cutter | 218.19-160 |
| Datamatrix on item | 0 |
| Kód tvaru destičky | 218.19 |
| Velikost lůžka pro břitovou destičku | 160 |
| Připojení – strana obrobku | 218.19-160 |
| Maximální obráběný průměr [mm] | 63.0 |
| Kód provedení vstupu chladiva | 1 |
| Vlastnosti přívodu chladiva | 1 |
| Ortogonální úhel čela [deg] | -6.0 |
| Funkční délka [mm] | 50.0 |
| Max. úhel zafrézování [deg] | 1.0 |
| Typ upnutí | Trn |
| Axiální úhel čela [deg] | 6.0 |
| Max. hloubka řezu [mm] | 1.8 |
| Max. hloubka řezu v bočním směru posuvu [mm] | 1.8 |

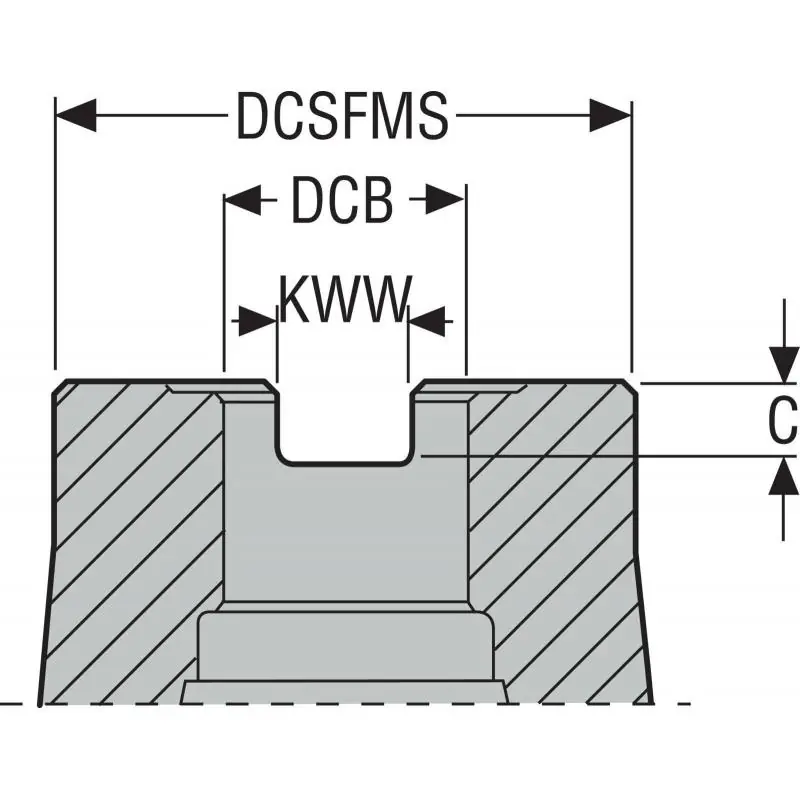

| Hloubka unášecí drážky [mm] | 7.0 |
| Cutting pitch density [] | Normální |
| Kód provedení výstupu chladiva | 3 |
| Obráběcí průměr [mm] | 47.2 |
| Průměr centrálního otvoru [mm] | 27.0 |
| Průměr stykové plochy ze strany stroje [mm] | 50.0 |
| Radiální úhel čela [deg] | -6.0 |
| Šířka unášecí drážky [mm] | 12.4 |
| Materiál řezného prvku | 819B (35NCD16) 44HRc |
| Počet efektivních obvodových břitů | 5 |
| Celkový počet funkčních břitů nástroje | 5 |
| Max. hloubka řezu v čelním směru posuvu [mm] | 11.0 |
| Maximální průměr otvoru pro šroubovou interpolaci [mm] | 124.0 |
| Minimální průměr otvoru pro šroubovou interpolaci [mm] | 110.2 |
| Tool item surface treatment | Niklový povlak |
| Programovací rádius [mm] | 2.85 |
| Tloušťka neodřezané vrstvy [mm] | 0.97 |
