Popis

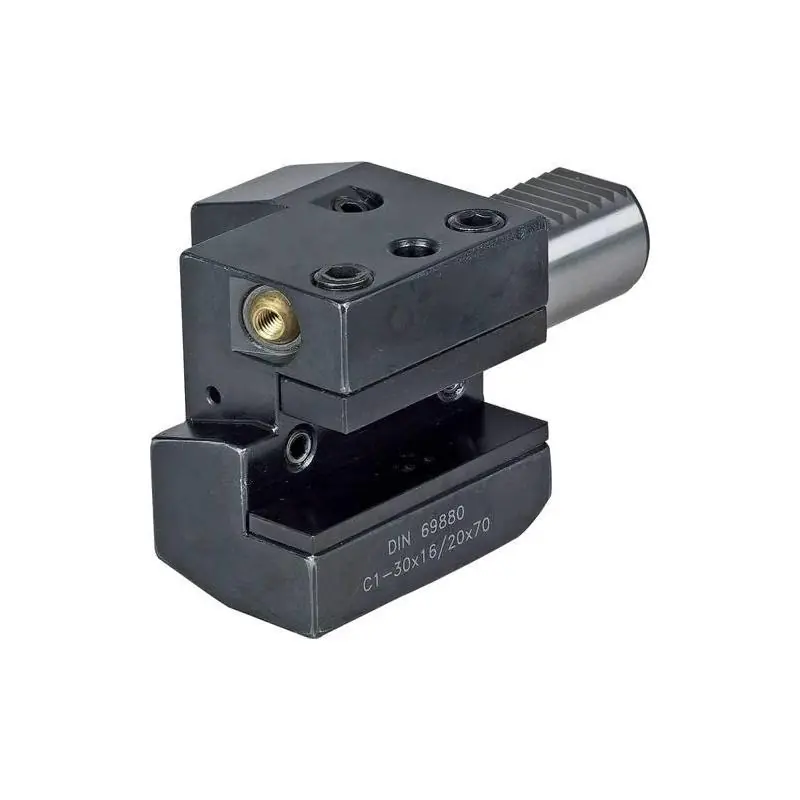

VDI axiální nástrojový držák tvar C1 pravý
Všeobecné informace: Nástrojové držáky VDI pro CNC soustruhy jsou vyrobeny z tepelně zpracovatelné oceli s pevností cca 900 N/mm², tvrdostí 56 ± 2 HRC a hloubkou kalení minimálně 0,5 mm. Všechny nástrojové držáky VDI mají navíc válcovou stopku h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými tryskami s kulovou drážkou.
Stopka a styčná plocha kalená a broušená s otvorem pro přenos chladicí kapaliny.
Další verze na vyžádání.
Všechny obrázky, technické výkresy a rozměry najdete navíc v technické příloze na www.Premium-Werkzeug-Handel.de.
Konstrukce: Axiální držák nástrojů vpravo.
Použití: Pro vnější obrábění.
Parametry
| B2 [mm] | 70 |
| VDI | 30 |
| H1 [mm] | 20/16 |
